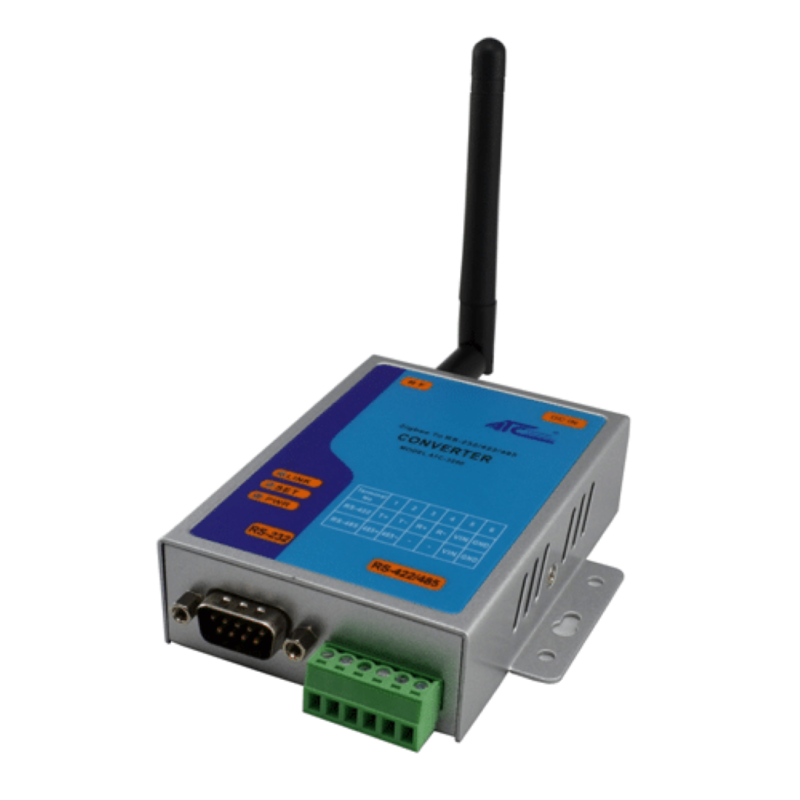

Modem radiowy ATC-3200 ZigBee RS232/RS485/RS422 – pojedyncza jednostka

Modem radiowy szeregowy ZigBee ATC-3200 – pojedyncza jednostka

Ten produkt zawiera modem radiowy ATC-3200 i powiązane akcesoria. Jest on przeznaczony do rozbudowy istniejących bezprzewodowych sieci szeregowych lub tworzenia nowych połączeń w połączeniu z innymi kompatybilnymi modułami. Do utworzenia łącza punkt-punkt wymagane są co najmniej dwa moduły ATC-3200 ; drugi moduł nie jest dołączony. Pojedynczy moduł wymaga co najmniej jednego innego modułu ATC-3200 w sieci i może być używany jako dodatkowy węzeł do rozbudowy istniejącej sieci i tworzenia połączeń punkt-wielopunkt.

Bezprzewodowa komunikacja szeregowa ZigBee

ATC-3200 łączy urządzenia RS232, RS422 i RS485 za pośrednictwem sieci radiowej ZigBee 2,4 GHz. Nadaje się do zastąpienia przewodowego łącza szeregowego oraz do tworzenia sieci punkt-wielopunkt z dodatkowymi modułami. Urządzenia pracują w konfiguracji master/slave i po konfiguracji przesyłają dane szeregowe transparentnie.

Dostarczone oprogramowanie Windows umożliwia ustawienie identyfikatora PAN, kanału radiowego i parametrów szeregowych. Konfigurowalny klucz szyfrujący zabezpiecza komunikację radiową; moduły w tej samej sieci muszą mieć te same parametry wymagane do połączenia.

Dane techniczne

• Interfejsy: RS232 na złączu DB9 męskim; RS422/RS485 na zaciskach zdejmowalnych.
• Radio: pasmo ISM 2,4 GHz, standard IEEE 802.15.4.
• Moc RF: programowalna do 12 dBm (16 mW).
• Czułość odbiornika: typowa −102 dBm.
• Prędkość transmisji radiowej: typowo 250 kbit/s.
• Prędkość transmisji szeregowej: do 115,2 kbit/s.
• Bufor danych: 60 bajtów.
• Adresowanie: 65 535 unikalnych adresów węzłów; identyfikator PAN umożliwiający rozróżnianie sieci.
• RS485: obsługa magistrali 2- i 4-żyłowej, funkcja AUTOMATYCZNEGO WYSYŁANIA i wewnętrzne zakończenie.
• Konfiguracja: dedykowane oprogramowanie i polecenia UART.
• Oszczędność energii: tryb niskiego poboru mocy.
• Zasilanie: 9–24 V DC, opcjonalnie zasilanie szeregowe.
• Deklarowana zgodność: CE i RoHS.

W karcie katalogowej podano zasięg radiowy do 500 m w określonych warunkach RF (12 dBm i czułość −102 dBm). Rzeczywisty zasięg zależy od przeszkód, zakłóceń, rozmieszczenia anteny i środowiska instalacji.

Konfiguracja początkowa

1. Podłącz pierwszy moduł do komputera kablem RS232 i włącz go. Aktywuj tryb konfiguracji dedykowanym przyciskiem, aż diody LED zaczną migać.
2. Otwórz program, wybierz port COM i ustaw identyfikator PAN, kanał, prędkość, parametry szeregowe i klucz szyfrujący na urządzeniu głównym. Zapisz parametry poleceniem „Zapisz do urządzenia głównego”.
3. Podłącz moduł podrzędny, aktywuj tryb konfiguracji i prześlij te same parametry sieciowe za pomocą opcji „Zapisz do modułu podrzędnego”. Powtórz tę czynność dla wszystkich kolejnych węzłów.
4. Podłącz moduły do urządzeń szeregowych i sprawdź wymianę danych. Dostępne jest również oprogramowanie terminala do testowania.

Zawartość opakowania

• 1 modem radiowy ATC-3200.
• 1 x zasilacz AC/DC.
• 1 x antena dipolowa lambda 1/4, zysk 2,5 dBi, złącze męskie SMA.
• 1 x kabel skrosowany RS232.
• 1 płyta CD-ROM z dokumentacją i sterownikami.

Dodatkowe moduły do połączenia bezprzewodowego i konwertery USB/szeregowe do komputera PC nie są dołączone.
