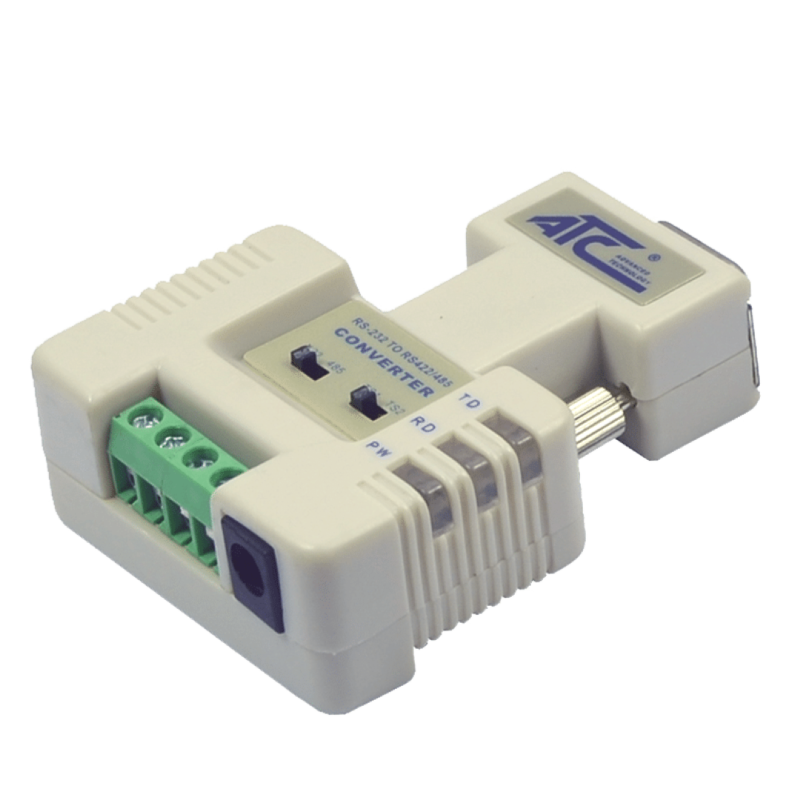

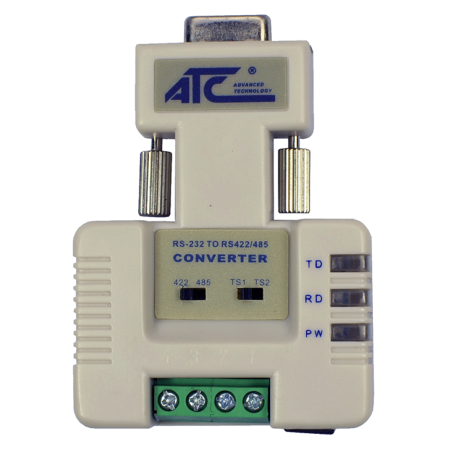

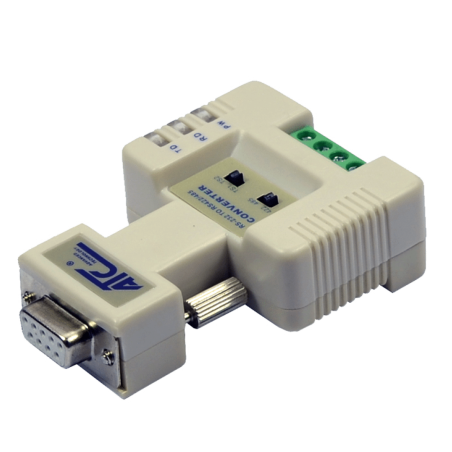

ATC-105 RS232 naar RS485/RS422-converter met optische isolatie 3500 Vrms
€ 55,00
Inclusief belasting
ATC-105 RS232 naar RS422/RS485 converter met 3500 Vrms optocoupler-isolatie. DB9 female connector en 4-pins uitgang, snelheden tot 115,2 kbit/s, 600 W overspanningsbeveiliging en 15 kV ESD-bescherming. Inclusief externe 9 V voeding.
Veilige betalingen
Betaal volledig veilig met creditcard, PayPal, Amazon Pay, bankoverschrijving of PostePay
Snelle verzending
Wij leveren in heel Europa en wereldwijd met UPS, DHL en DPD
Eenvoudig retourneren binnen 30 dagen
Je hebt 30 dagen vanaf de levering om het product te retourneren als je niet tevreden bent
ATC-105 seriële converter met optische isolatie
De ATC-105 is een compacte en kosteneffectieve RS232 naar RS422/RS485-converter met optocoupler-optische galvanische isolatie tussen de interfaces. Hiermee kunt u RS422- of RS485-apparaten aansluiten op een RS232-seriepoort.
De vrouwelijke DB9- connector kan rechtstreeks in de mannelijke DB9-aansluiting van een DTE-poort worden gestoken, bijvoorbeeld die van een pc. De RS422/RS485-interface is beschikbaar op 4 aansluitingen voor het aansluiten van de seriële lijnen.
Werkwijze
U kunt kiezen tussen de RS422- of RS485-modus en DTE- of DCE-werking. De converter ondersteunt half-duplex of full-duplex asynchrone communicatie. Bij RS485 is de transmissieschakeling automatisch en transparant voor aangesloten apparaten.
Isolatie en bescherming
De ATC-105-versie maakt gebruik van optische isolatie tussen RS232 en RS422/RS485, met nominale waarden van 3500 Vrms / 500 V DC . Het apparaat is voorzien van 600 W overspanningsbeveiliging op RS422/RS485 en 15 kV elektrostatische ontladingsbeveiliging op RS232 .
Technische specificaties
| Kenmerkend | ATC-105 Specificatie |
|---|---|
| Conversie | RS232 naar RS422/RS485 |
| Isolatie | Optische fotokoppelaar, 3500 Vrms / 500 V DC |
| RS232-connector | DB9 vrouwelijk |
| RS422/RS485-aansluiting | 4 klemmen |
| Dieet | 9–24 V DC |
| Opgenomen vermogen | 1 W |
| RS422/RS485 overspanningsbeveiliging | 600 W |
| RS232 ESD-beveiliging | 15 kV |
| Bedrijfsmodi | Asynchroon, half-duplex of full-duplex |
| Transmissiesnelheid | Tot 115,2 kbit/s |
| RS485 afstand | Tot 1200 m; de werkelijke afstand is afhankelijk van snelheid, bekabeling en installatieomstandigheden. |
| LED-indicatoren | TD, RD en PWR |
| Bedrijfstemperatuur | Van -20 tot +70 °C |
| Bedrijfsvochtigheid | 5–95% |
Voeding en apparatuur
Het apparaat heeft externe voeding nodig en wordt geleverd met een 9V AC/DC-adapter .
Versie-identificatie
Dit artikel betreft het ATC-105-model met optische isolatie . Het ATC-105N-model maakt gebruik van elektromagnetische isolatie en heeft andere specificaties; de gegevens in dit specificatieblad zijn alleen van toepassing op de ATC-105.
