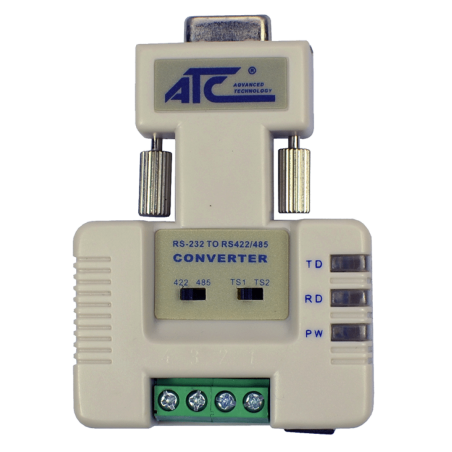

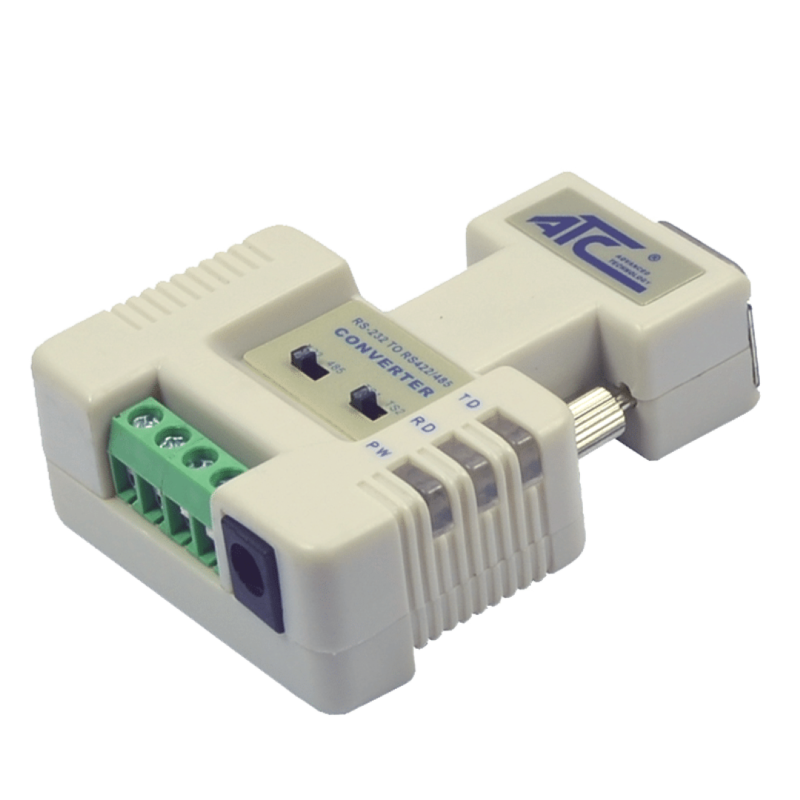

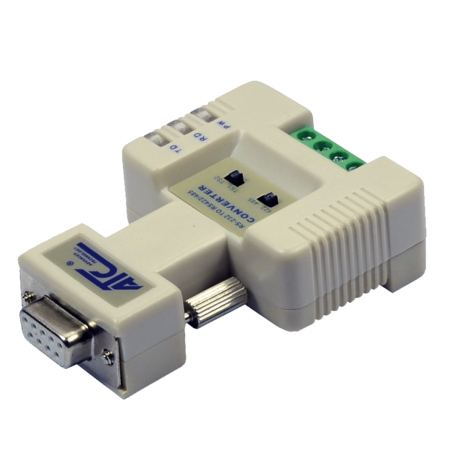

ATC-105 RS232 till RS485/RS422-omvandlare med optisk isolering 3500 Vrms
55,00 €
Inkl. moms
ATC-105 RS232 till RS422/RS485-omvandlare med 3500 Vrms optokopplarisolering. DB9-honkontakt och 4-polig utgång, hastigheter upp till 115,2 kbit/s, 600 W överspänningsskydd och 15 kV ESD-skydd. Extern 9 V strömförsörjning ingår.
Säkra betalningar
Betala helt säkert med kreditkort, PayPal, Amazon Pay, banköverföring eller PostePay
Snabb leverans
Vi levererar i hela Europa och över hela världen med UPS, DHL och DPD
Enkel retur inom 30 dagar
Du har 30 dagar från leveransen att returnera produkten om du inte är nöjd
ATC-105 Seriell omvandlare med optisk isolering
ATC-105 är en kompakt och kostnadseffektiv RS232 till RS422/RS485-omvandlare med optokopplare-optisk galvanisk isolering mellan gränssnitten. Den låter dig ansluta RS422- eller RS485-enheter till en RS232-seriell port.
DB9-honkontakten kan anslutas direkt till DB9-hankontakten på en DTE-port, till exempel en PC. RS422/RS485-gränssnittet finns tillgängligt på fyra terminaler för anslutning av serieledningarna.
Driftsätt
Du kan välja RS422- eller RS485-läge och DTE- eller DCE-drift. Omvandlaren stöder asynkron kommunikation med halv duplex eller full duplex. I RS485 är överföringsväxlingen automatisk och transparent för anslutna enheter.
Isolering och skydd
ATC-105-versionen använder optisk isolering mellan RS232 och RS422/RS485, med nominella värden på 3500 Vrms / 500 V DC . Den integrerar 600 W överspänningsskydd på RS422/RS485 och 15 kV elektrostatisk urladdningsskydd på RS232 .
Tekniska specifikationer
| Karakteristisk | ATC-105 Specifikation |
|---|---|
| Omvandling | RS232 till RS422/RS485 |
| Isolering | Optisk fotokopplare, 3500 Vrms / 500 V DC |
| RS232-kontakt | DB9 hona |
| RS422/RS485-anslutning | 4 klämmor |
| Diet | 9–24 V likström |
| Absorberad kraft | 1 W |
| RS422/RS485 överspänningsskydd | 600 W |
| RS232 ESD-skydd | 15 kV |
| Driftlägen | Asynkron, halv duplex eller full duplex |
| Överföringshastighet | Upp till 115,2 kbit/s |
| RS485-avstånd | Upp till 1200 m; faktisk avstånd beror på hastighet, kabeldragning och installationsförhållanden |
| LED-indikatorer | TD, RD och PWR |
| Driftstemperatur | Från −20 till +70 °C |
| Driftsfuktighet | 5–95 % |
Strömförsörjning och utrustning
Enheten kräver extern strömförsörjning och levereras med en 9V AC/DC-adapter .
Versionsidentifiering
Denna artikel är ATC-105-modellen med optisk isolering . ATC-105N-modellen använder elektromagnetisk isolering och har andra specifikationer; uppgifterna i detta datablad gäller endast ATC-105.
ATC-105
2 objekt
Datablad
- Codice prodotto
- ATC-810
- Produttore
- ATC TECHNOLOGY
ATC-105 RS232 till RS422/RS485-omvandlare med 3500 Vrms optokopplarisolering. DB9-honkontakt och 4-polig utgång, hastigheter upp till 115,2 kbit/s, 600 W överspänningsskydd och 15 kV ESD-skydd. Extern 9 V strömförsörjning ingår.
