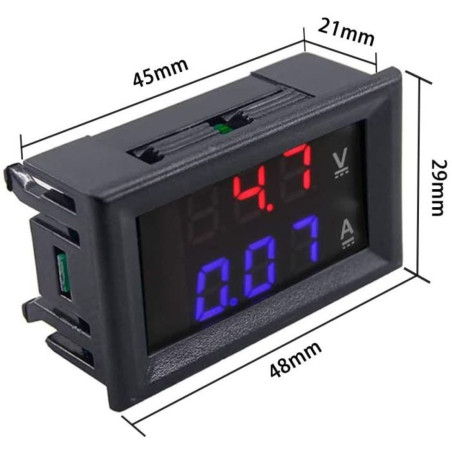

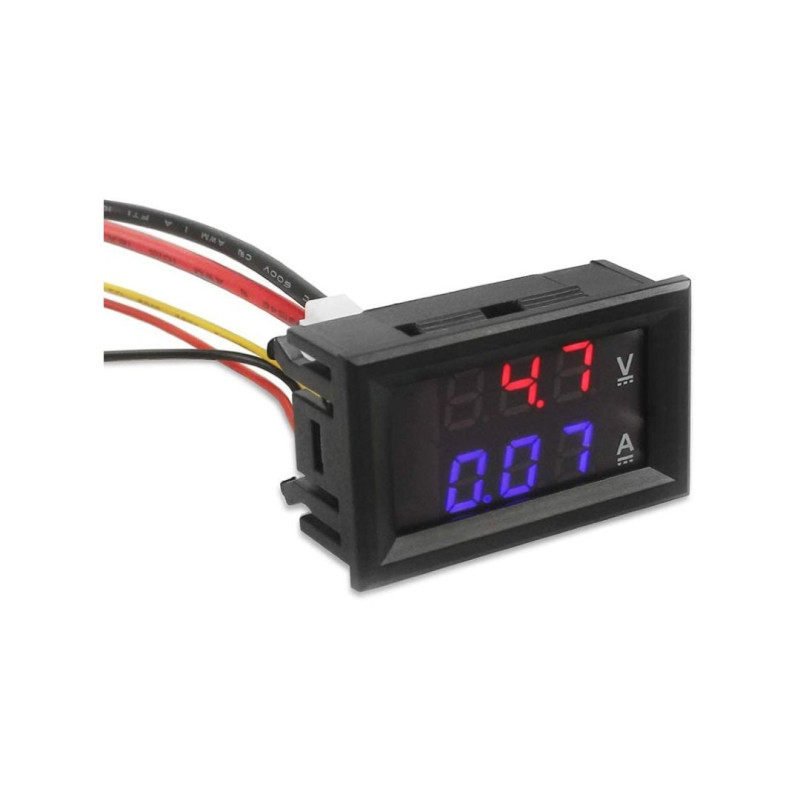

Digitale voltmeter/ampèremeter DC 0-100V 10A met rood/groen dubbel LED-display en geïntegreerde shunt EL3990

De EL3990 digitale voltmeter-ampèremeter is een handig paneelinstrument dat is ontworpen voor het gelijktijdig meten en weergeven van gelijkspanning (DC) en -stroom .

Dankzij de twee led-displays kunt u beide waarden direct controleren: de spanning wordt in rood weergegeven, terwijl de stroomsterkte in groen wordt aangegeven. Dit maakt een eenvoudige en snelle aflezing mogelijk, zelfs in panelen, voedingen en elektronische apparatuur.

Met deze module kunt u spanningen tot 100V DC en stromen tot 10A meten, waardoor hij geschikt is voor tal van elektronische, elektrische en hobbytoepassingen.

Voltmeter en ampèremeter in één module.

Met één apparaat kunt u tegelijkertijd het volgende bewaken:

• Continue spanning tot 100V DC
• Continue stroom tot 10A

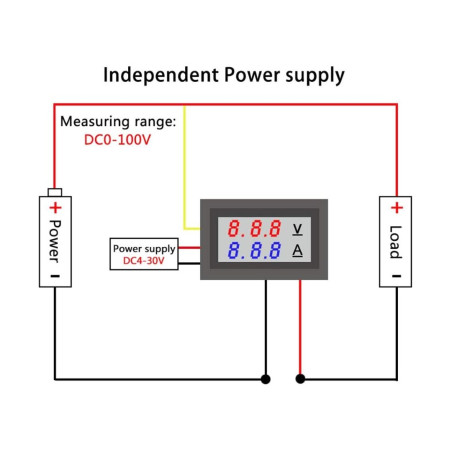

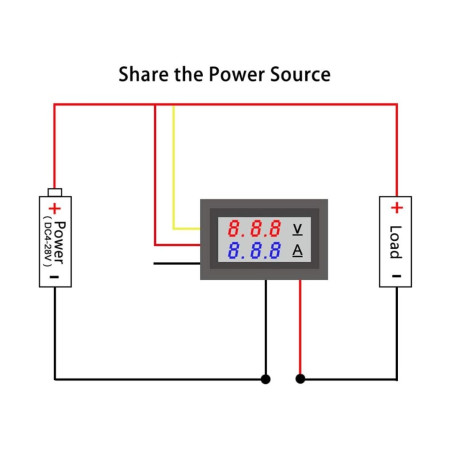

De stroommeting wordt uitgevoerd op de negatieve pool van het circuit.

Geïntegreerde 10A shunt

De module heeft een ingebouwde shunt , waardoor het niet nodig is om een externe shunt te installeren voor het meten van stromen tot 10A.

Deze functie vereenvoudigt de bedrading en maakt de module bijzonder geschikt voor integratie in voedingen, testopstellingen, accusystemen en zelfgebouwde apparatuur.

Dubbel LED-display

Spanning en stroomsterkte worden gelijktijdig weergegeven met twee verschillende kleuren:

Rode weergave: spanning (Volt)
Groene weergave: stroomsterkte (ampère)

Dankzij de kleurverschillen kunt u de weergegeven parameter direct herkennen.

Bescherming tegen omgekeerde polariteit

De module is voorzien van beveiliging tegen omgekeerde polariteit . Mocht de plus- en minpool per ongeluk worden verwisseld, dan voorkomt het apparaat schade aan het display.

Toepassingen

De voltmeter/ampèremeter kan voor tal van toepassingen worden gebruikt, waaronder:

• regelbare DC-voedingen;
• laboratoriumvoedingen;
• Batterij- en accubewaking;
• oplader;
• DC-voedingssystemen;
• elektrische en elektronische panelen;
• zelfgebouwde apparatuur;
• Arduino en makerprojecten;
• gelijkstroom fotovoltaïsche systemen die compatibel zijn met de limieten van het instrument;
• Het monitoren van het spannings- en stroomverbruik van elektronische apparaten.

Het is met name handig wanneer u in realtime zowel de voedingsspanning als de door de belasting afgenomen stroom wilt controleren.

Technische specificaties

Model: EL3990
Type: Digitale paneelvoltmeter/ampèremeter
Meetmethode: gelijkstroom (DC)
Spanningsbereik: 0-100V DC
Stroombereik: tot 10A DC
Display: Dubbel LED-display
Spanningskleur: rood
Huidige kleur: groen
Shunt: geïntegreerd, tot 10A
Stroommeting: op de negatieve lijn
Beveiliging: omgekeerde polariteit van de voeding
Schermverversingsfrequentie: snel, ongeveer 500 ms
EAN: 8053323554431

Ideaal voor het bewaken van voedingen en batterijen.

Het compacte formaat en de gelijktijdige weergave van beide parameters maken deze module een praktische oplossing voor het toevoegen van een meetsysteem direct aan het paneel van voedingen, laders, accusystemen en elektronische apparaten .

De geïntegreerde shunt vermindert ook het aantal benodigde componenten voor de installatie, waardoor het eenvoudiger wordt om het meetcircuit te bouwen.
