Woltomierz cyfrowy DC 0-100V 10A z podwójnym wyświetlaczem LED w kolorze czerwonym/zielonym i zintegrowanym bocznikiem EL3990

Cyfrowy woltomierz i amperomierz EL3990 to poręczne urządzenie panelowe przeznaczone do jednoczesnego pomiaru i wyświetlania napięcia i prądu stałego (DC) .

Dzięki dwóm wyświetlaczom LED można natychmiast sprawdzić obie wartości: napięcie wyświetlane jest na czerwono , a natężenie prądu na zielono , co pozwala na łatwy i natychmiastowy odczyt nawet wewnątrz paneli, zasilaczy i sprzętu elektronicznego.

Moduł umożliwia pomiar napięcia do 100 V DC i prądu do 10 A , dzięki czemu nadaje się do wielu zastosowań elektronicznych, elektrycznych i hobbystycznych.

Woltomierz i amperomierz w jednym module

Za pomocą jednego urządzenia możesz jednocześnie monitorować:

• Napięcie ciągłe do 100 V DC
• Prąd ciągły do 10A

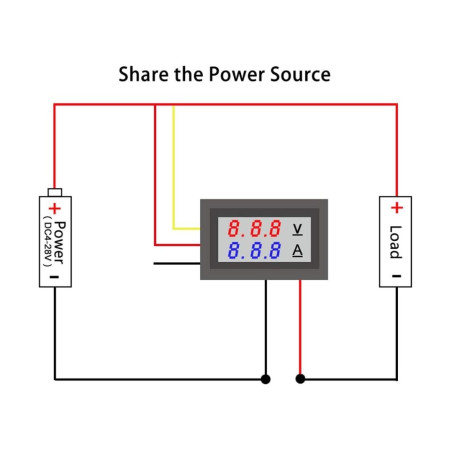

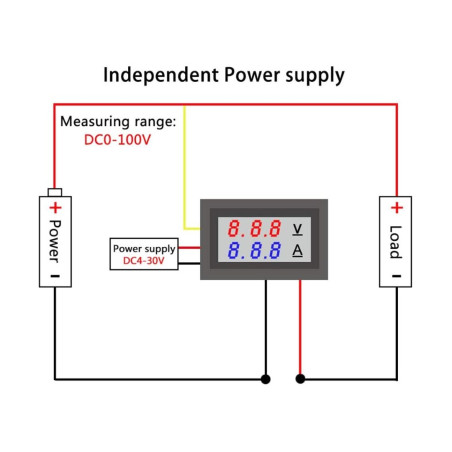

Pomiar prądu przeprowadzany jest na ujemnym przewodzie obwodu.

Zintegrowany bocznik 10A

Moduł ma wbudowany bocznik , dzięki czemu nie ma potrzeby instalowania zewnętrznego bocznika przy pomiarze prądów do 10A.

Funkcja ta upraszcza okablowanie i sprawia, że moduł ten jest szczególnie przydatny do integracji z zasilaczami, stanowiskami testowymi, systemami akumulatorowymi i sprzętem składanym samodzielnie.

Podwójny wyświetlacz LED

Napięcie i prąd wyświetlane są jednocześnie za pomocą dwóch różnych kolorów:

Czerwony wyświetlacz: napięcie (wolty)
Zielony wyświetlacz: prąd (ampery)

Rozróżnianie kolorów pozwala na natychmiastową identyfikację wyświetlanego parametru.

Zabezpieczenie przed odwrotną polaryzacją

Moduł jest wyposażony w zabezpieczenie przed odwrotnym podłączeniem zasilania . W przypadku przypadkowego odwrócenia biegunów dodatniego i ujemnego, urządzenie zapobiega uszkodzeniu wyświetlacza.

Aplikacje

Woltomierz/amperomierz można wykorzystywać w wielu zastosowaniach, w tym:

• regulowane zasilacze prądu stałego;
• zasilacze laboratoryjne;
• monitorowanie baterii i akumulatorów;
• rumak;
• Systemy zasilania prądem stałym;
• panele elektryczne i elektroniczne;
• sprzęt zbudowany samodzielnie;
• Projekty Arduino i Maker;
• systemy fotowoltaiczne prądu stałego zgodne z ograniczeniami przyrządu;
• Monitorowanie napięcia i poboru prądu urządzeń elektronicznych.

Jest to szczególnie przydatne, gdy chcemy na bieżąco sprawdzać zarówno napięcie zasilania, jak i prąd pobierany przez obciążenie .

Dane techniczne

Model: EL3990
Typ: Cyfrowy woltomierz/amperomierz panelowy
Rodzaj pomiaru: prąd stały (DC)
Zakres napięcia: 0-100 V DC
Zakres prądu: do 10A DC
Wyświetlacz: Podwójny wyświetlacz LED
Kolor napięcia: czerwony
Aktualny kolor: zielony
Bocznik: zintegrowany, do 10A
Pomiar prądu: na linii ujemnej
Zabezpieczenie: odwrotna polaryzacja zasilania
Odświeżanie wyświetlacza: szybkie, około 500 ms
EAN: 8053323554431

Idealny do monitorowania zasilaczy i akumulatorów

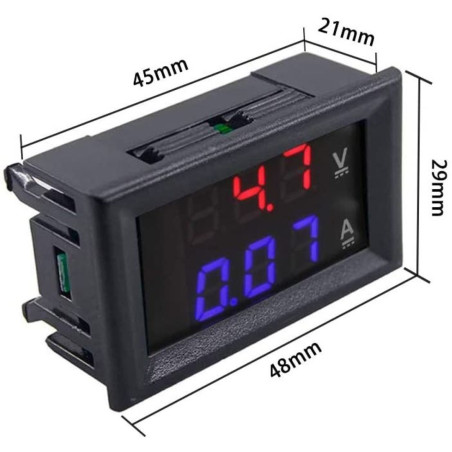

Kompaktowe wymiary i jednoczesne wyświetlanie dwóch parametrów czynią ten moduł praktycznym rozwiązaniem umożliwiającym dodanie systemu pomiarowego bezpośrednio do panelu zasilaczy, ładowarek, systemów bateryjnych i urządzeń elektronicznych .

Zintegrowany bocznik zmniejsza również liczbę komponentów niezbędnych do instalacji, dzięki czemu budowa układu pomiarowego staje się łatwiejsza.
