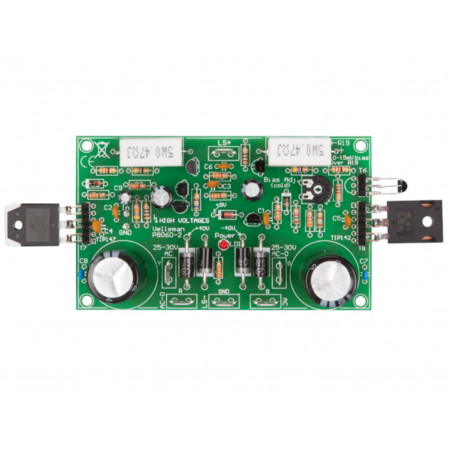

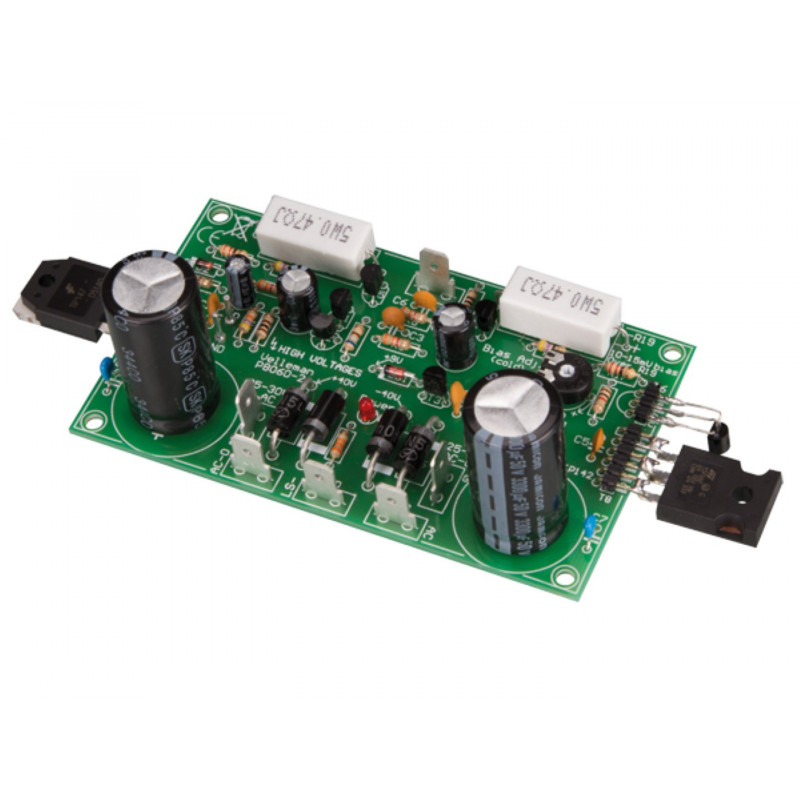

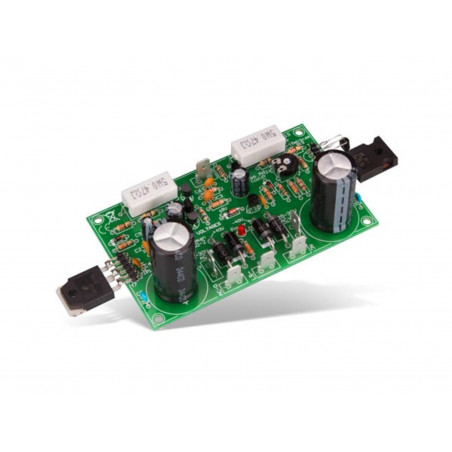

Zestaw modułów wzmacniacza 1-kanałowego 200 W do głośników 4-8 omów

Uwaga: jest to ZESTAW, więc otrzymasz elementy do lutowania lutownicą elektroniczną oraz wszystko, czego potrzebujesz do odtworzenia urządzenia pokazanego na zdjęciu. ZESTAW zawiera łatwą w zrozumieniu ilustrowaną instrukcję w języku angielskim. TRANSFORMATOR (kod 12030) I RADIATOR (kod HSVM100) NIE SĄ DOŁĄCZONE.

WYMAGANY POZIOM DOŚWIADCZENIA: średnio-niski

Dostępna również wersja zmontowana i przetestowana (kod VM100).

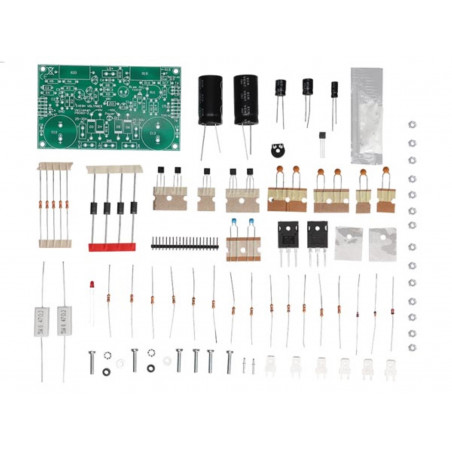

Kompaktowy, monofoniczny moduł mocy, kompletny z układem zasilania (bez transformatora), w obudowie do samodzielnego montażu. Zestaw zawiera wszystkie komponenty i drobne części z wyjątkiem radiatora i transformatora mocy. Moduł jest w stanie dostarczyć 100 watów mocy czynnej przy obciążeniu 4 omów lub 70 watów przy 8 omach (200 watów mocy muzycznej przy 4 omach). Szczególnie polecany do głośników z przedwzmacniaczem, systemów subwooferowych, wzmacniaczy gitar elektrycznych i basowych, systemów kina domowego itp. Układ zabezpieczający przed przeciążeniem i zwarciem na wyjściu. Dostępna jest również w pełni zmontowana i przetestowana wersja z radiatorem (VM100).

UWAGA UŻYWAĆ TYLKO Z ODPOWIEDNIM RADIATOREM (kod HSVM100, brak w zestawie)

PRZYDATNE LINKI INSTRUKCJA I KARTA DANYCH

Charakterystyka

·         WYMAGANY OPCJONALNY RADIATOR! Dostępny również jako całkowicie zmontowany moduł VM100

·         doskonały zwrot ekonomiczny

·         dyskretna konstrukcja wykorzystująca epitaksjalne tranzystory Darlingtona

·         Układ zasilania prądem stałym na pokładzie z diodą LED

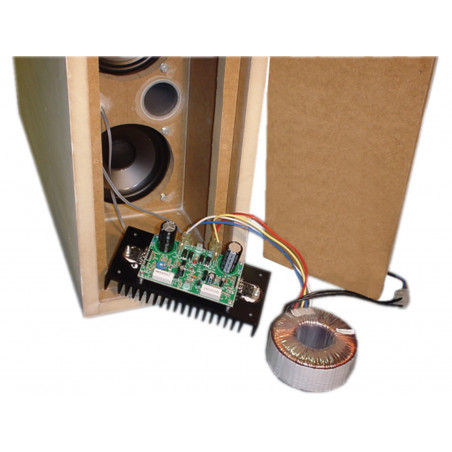

·         Doskonale nadaje się do aktywnych systemów głośnikowych lub subwooferów, wzmacniaczy gitarowych, wzmacniaczy instrumentalnych, systemów kina domowego itp.

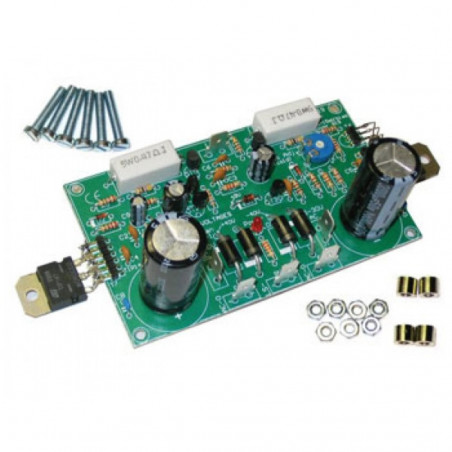

·         wyposażony w izolatory tranzystorowe, przekładki i śruby

·         zabezpieczenie przed przeciążeniem i zwarciem

Dane techniczne

·         System: Elementy dyskretne z epitaksjalnymi wzmacniaczami Darlingtona

·         Moc wyjściowa:

-          200W muzyczny przy 4 omach

-          100 Wrms przy 4 omach

-          70 Wrms przy 8 omach

·         Zniekształcenia: 0,02% przy 1 kHz/10 W

·         Pasmo przenoszenia: 3Hz ÷ 200 kHz (-3dB)

·         Czułość: 0,6 Vrms

·         Stosunek sygnału do szumu: 115 dB

·         Wskaźnik zasilania: czerwona dioda LED

·         Zabezpieczenie wyjściowe: przeciążeniowe i zwarciowe

·         Zasilanie: 25-30 Vac 120 VA (transformator z centralnym odczepem)

·         Wymiary podstawy (mm): 107x62

·         Zalecany transformator: 12030

·         współczynnik tłumienia: >800

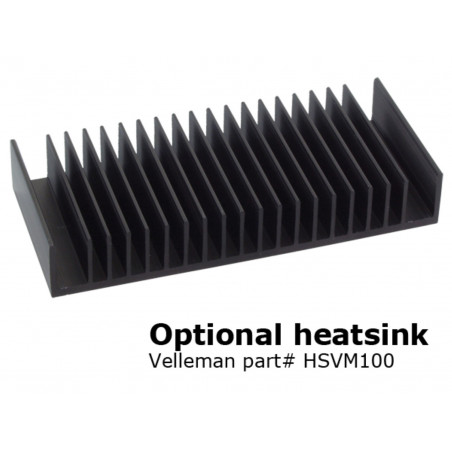

·         Zalecany radiator: HSVM100 (wstępnie nawiercony) lub S44/75 (bez nawierceń)

Zalecany transformator 230VAC wejście, 2 x 30VAC wyjście: 12030: TRANSFORMATOR TOROIDALNY 120VA 2 x 30V / 2 x 2,00A 115 / 230VAC wejście, 2 x 25VAC wyjście: TR8040 (moc wyjściowa
