200W 1-kanals förstärkarmodul KIT för 4-8 ohm högtalare

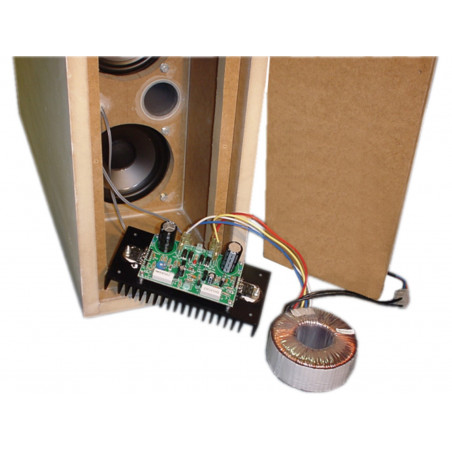

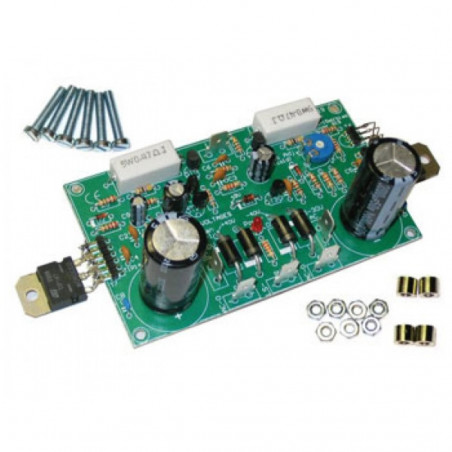

Observera: detta är ett KIT, så du får komponenter som ska lödas med en elektroniklödkolv och allt du behöver för att återskapa enheten som visas på bilden. KIT:et innehåller lättförståeliga illustrerade instruktioner på engelska. TRANSFORMATORN (kod 12030) OCH KYLFLÄNSEN (kod HSVM100) INGÅR INTE.

KRAV PÅ ERFARENHETSNIVÅ: medel-låg

Finns även monterad och testad (kod VM100).

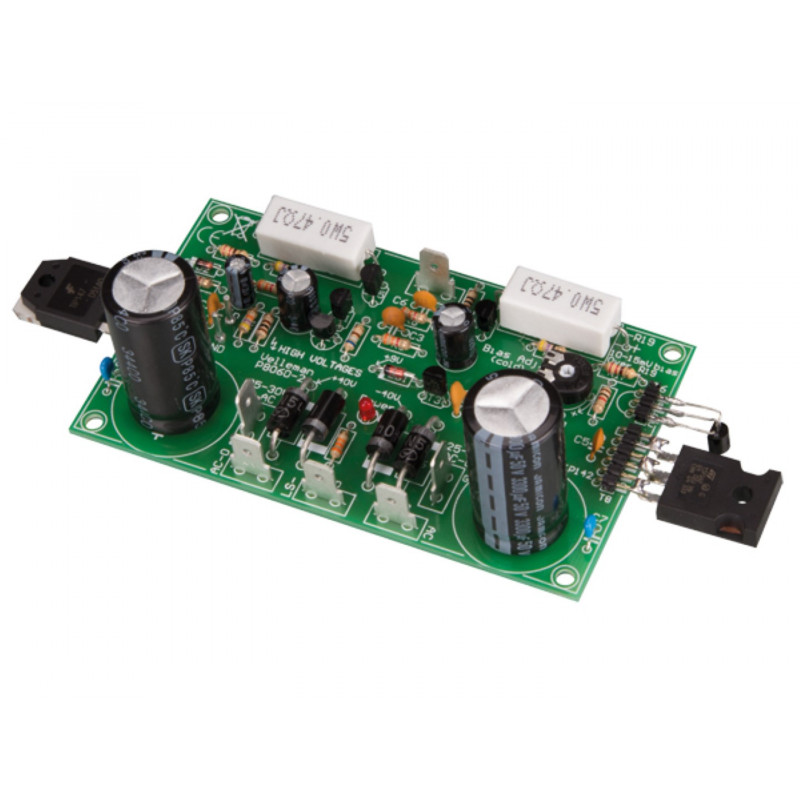

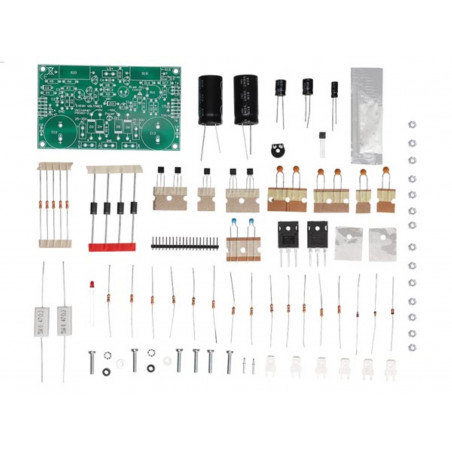

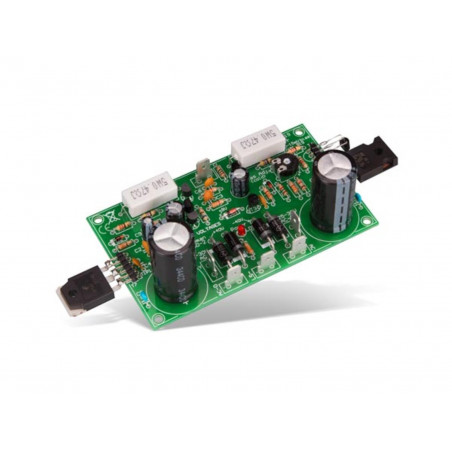

Kompakt mono-effektmodul komplett med strömförsörjningskrets (transformator exklusive) i en självmonteringslåda. Satsen innehåller alla komponenter och smådelar utom kylfläns och effekttransformator. Den kan leverera 100 watt effektiv effekt i en 4-ohmsbelastning eller 70 watt i 8 ohm (200 musikwatt i 4 ohm). Särskilt lämplig för förförstärkta högtalare, subwoofersystem, elgitarr- och basförstärkare, hemmabiosystem etc. Skyddskrets mot överbelastning och kortslutningar i utgången. En helt monterad och testad version komplett med kylfläns finns också tillgänglig (VM100).

VARNING ANVÄND ENDAST MED LÄMPLIG KYLFLÄNS (kod HSVM100, ingår ej)

ANVÄNDBARA LÄNKAR MANUAL OCH DATABLAD

Egenskaper

·         KYLFLÄNDS KRÄVS SOM VALFRI! Finns även som komplett monterad modul VM100

·         utmärkt ekonomisk avkastning

·         diskret design med epitaxiella Darlington-transistorer

·         Inbyggd likströmsförsörjningskrets med LED-indikator

·         Idealisk för aktiva högtalarsystem eller subwoofer, gitarrförstärkare, instrumentförstärkare, hemmabiosystem etc.

·         utrustad med transistorisolatorer, distanser och bultar

·         överbelastnings- och kortslutningsskydd

Tekniska specifikationer

·         System: Diskreta komponenter med epitaxiella Darlington-förstärkare

·         Uteffekt:

-          200W musikalisk vid 4 ohm

-          100 Wrms vid 4 ohm

-          70 Wrms vid 8 ohm

·         Distorsion: 0,02 % vid 1 kHz/10 W

·         Frekvensåtergivning: 3Hz ÷ 200 kHz (-3dB)

·         Känslighet: 0,6 Vrms

·         Signal-brusförhållande: 115 dB

·         Strömindikator: Röd LED

·         Utgångsskydd: överbelastning och kortslutning

·         Strömförsörjning: 25-30 Vac 120 VA (transformator med central uttag)

·         Basmått (mm): 107x62

·         Rekommenderad transformator: 12030

·         dämpningskoefficient: >800

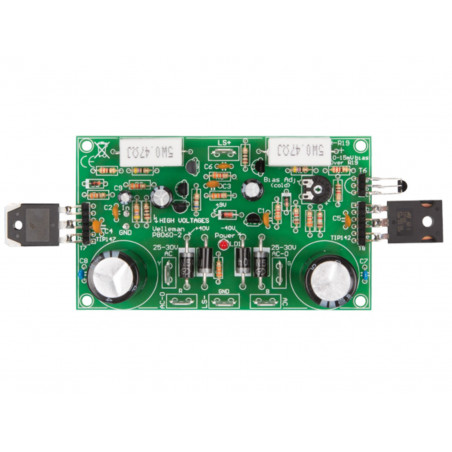

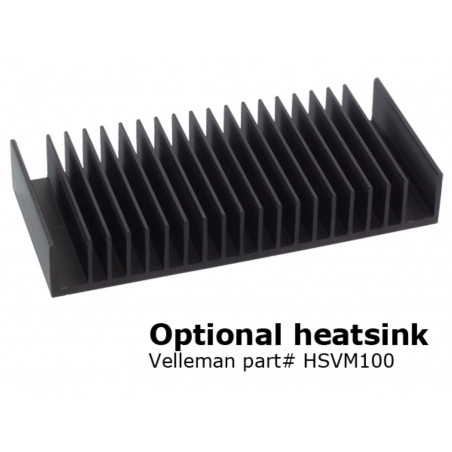

·         Rekommenderad kylfläns: HSVM100 (förborrad) eller S44/75 (ej borrad)

Rekommenderad transformator 230VAC ingång, 2 x 30VAC utgång: 12030: TOROIDANFORMATOR 120VA 2 x 30V / 2 x 2.00A 115 / 230VAC ingång, 2 x 25VAC utgång: TR8040 (utgångseffekt
