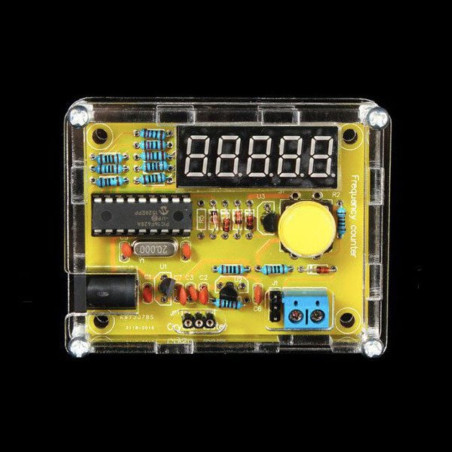

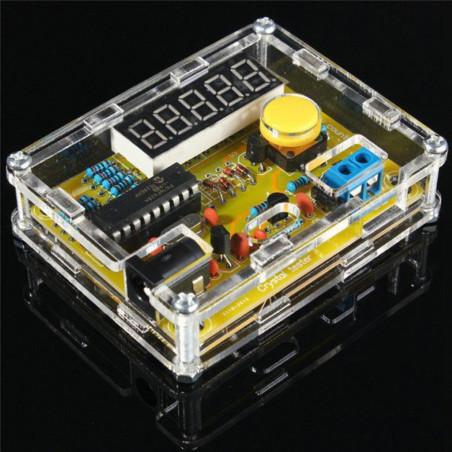

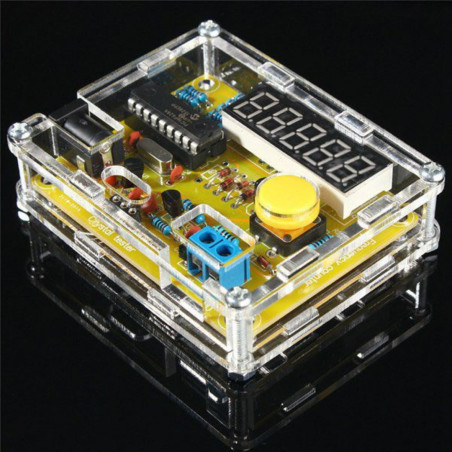

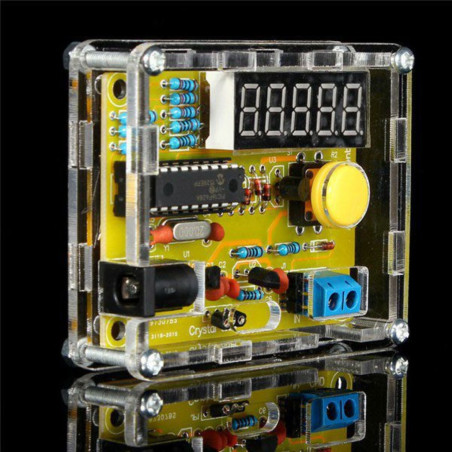

Zestaw cyfrowego miernika częstotliwości 1Hz-50MHz z wyświetlaczem LED testującym kwarc PIC16F628A

Uwaga: to zestaw, więc otrzymasz elementy potrzebne do montażu i wszystko, czego potrzebujesz, aby odtworzyć urządzenie pokazane na zdjęciu. Zestaw zawiera łatwe do zrozumienia ilustrowane instrukcje.

WYMAGANY POZIOM DOŚWIADCZENIA średni

Montaż i testowanie za pośrednictwem Mectronica STORE jest również możliwe po dodaniu 20 sztuk zestawu do montażu (znajdziesz go na stronie) i dodaniu go do koszyka wraz z zestawem do montażu.

Zestaw cyfrowego miernika częstotliwości z testerem kwarcowym to kompaktowe i wszechstronne urządzenie przeznaczone do precyzyjnych pomiarów elektronicznych, idealne do laboratoriów, hobbystów, radioamatorów i zastosowań edukacyjnych.

Urządzenie, bazujące na programowanym mikrokontrolerze PIC16F628A , umożliwia pomiar częstotliwości w zakresie od 1 Hz do 50 MHz , a także testowanie kwarców oscylacyjnych o częstotliwościach od 4 MHz do 40 MHz .

System korzysta z bardzo widocznego 5-cyfrowego wyświetlacza LED , który automatycznie pokazuje prawidłowy zakres pomiaru w Hz, kHz lub MHz , dzięki czemu jest łatwy i przejrzysty w obsłudze.

Miernik częstotliwości posiada również przycisk programowania , który umożliwia dodawanie lub odejmowanie wartości przesunięcia od mierzonej częstotliwości. Jest to przydatna funkcja przy kalibracji, w przypadku oscylatorów lokalnych i zastosowań RF.

Dostępny jest również tryb oszczędzania energii : jeśli wykryta częstotliwość pozostanie niezmieniona przez około 15 sekund, wyświetlacz automatycznie się wyłączy, aby zmniejszyć zużycie energii.

Zestaw dostarczany jest w kompletnym pudełku montażowym, zawierającym:

• przezroczysty pojemnik z pleksi
• Kabel USB → wtyczka DC
• elementy elektroniczne

Do zasilania wystarczające jest napięcie od 5 V DC do 12 V DC .

Zasilacz nie jest dołączony.

Główne cechy

• Kompaktowy cyfrowy miernik częstotliwości
• Na bazie mikrokontrolera PIC16F628A
• Pomiar częstotliwości od 1 Hz do 50 MHz
• Tester kwarcowy od 4 MHz do 40 MHz
• 5-cyfrowy wyświetlacz LED
• Automatyczne przełączanie Hz/kHz/MHz
• Programowalna funkcja przesunięcia częstotliwości
• Tryb oszczędzania energii
• W zestawie przezroczysty pojemnik z pleksi
• Zestaw do samodzielnego montażu

Dane techniczne

• Mikrokontroler: zaprogramowany PIC16F628A
• Wyświetlacz: 5-cyfrowy LED
• Zakres pomiaru częstotliwości: 1 Hz ÷ 50 MHz
• Test kryształu: 4 MHz ÷ 40 MHz
• Automatyczne przełączanie jednostek: tak
• Przesunięcie częstotliwości: programowalne dodawanie/odejmowanie
• Oszczędność energii: wyświetlacz wyłącza się po 15 sekundach bez zmian
• Zasilanie: 5 ÷ 12 V DC
• Podłączenie zasilania: wtyczka DC
• Pojemnik: przezroczysty pleksi
• W zestawie kabel: USB → wtyczka DC

Typowe zastosowania

• Laboratorium elektroniczne
• Testowanie oscylatorów i kwarców
• Radioamatorzy
• Pomiary RF
• Projekty edukacyjne STEM
• Kalibracja częstotliwości

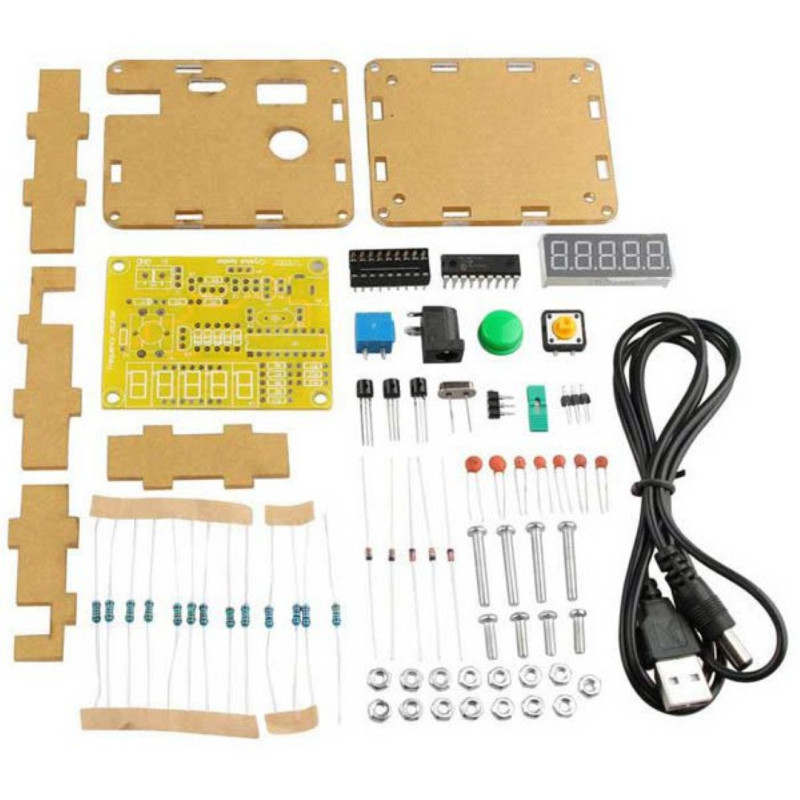

Zawartość opakowania

• Zestaw miernika częstotliwości do samodzielnego montażu
• Pojemnik z pleksiglasu
• Kabel USB → wtyczka DC
• Komponenty elektroniczne
