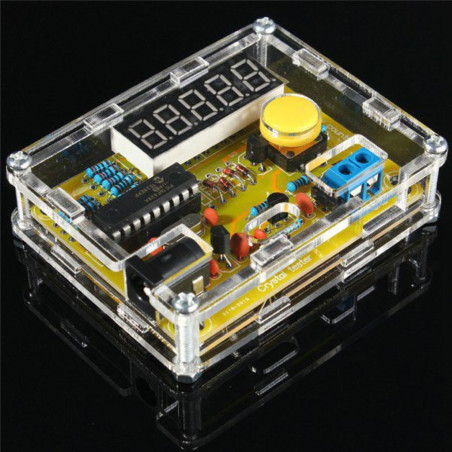

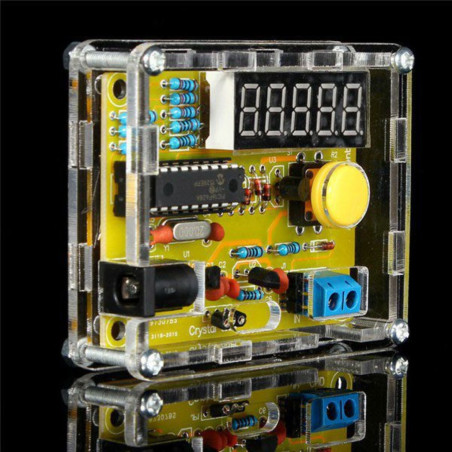

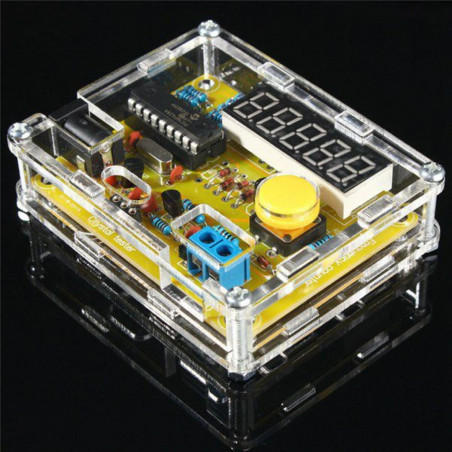

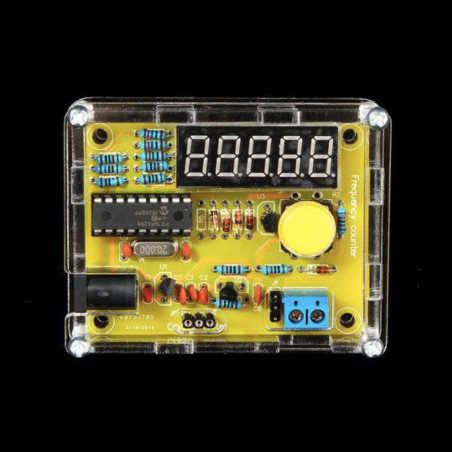

1Hz-50MHz digital frekvensmätare med PIC16F628A kristalltestare LED-display

Observera: detta är ett KIT, så du får de komponenter du behöver för att montera och allt du behöver för att återskapa enheten som visas på bilden. KIT:et innehåller lättförståeliga illustrerade instruktioner.

KRAVIG ERFARENHET NIVÅ medel

Montering och testning av Mectronica STORE är också tillgängligt genom att lägga till kvantitet 20 av KIT-monteringstjänsten (sök efter den på webbplatsen) och lägga den i varukorgen tillsammans med KIT:et som ska monteras.

Den digitala frekvensmätarsatsen med kristalltestare är ett kompakt och mångsidigt instrument utformat för precisionselektroniska mätningar, perfekt för laboratorier, hobbyister, radioamatörer och utbildningstillämpningar.

Baserad på den programmerade mikrokontrollern PIC16F628A , möjliggör enheten mätning av frekvenser mellan 1 Hz och 50 MHz , samt testning av oscillatorkristaller med frekvenser från 4 MHz till 40 MHz .

Systemet använder en tydlig 5-siffrig LED-display som automatiskt visar rätt mätområde i Hz, kHz eller MHz , vilket gör det enkelt och okomplicerat att använda.

Frekvensmätaren har också en programmeringsknapp som låter dig lägga till eller subtrahera ett offsetvärde från den uppmätta frekvensen, en användbar funktion för kalibrering, lokal oscillator och RF-applikationer.

Det finns också ett energisparläge : om den detekterade frekvensen förblir oförändrad i cirka 15 sekunder avaktiveras displayen automatiskt för att minska förbrukningen.

Satsen levereras i en komplett monteringslåda med:

• genomskinlig plexiglasbehållare
• USB-kabel → DC-kontakt
• elektroniska komponenter

En spänning mellan 5V DC och 12V DC är tillräcklig för strömförsörjning.

Strömförsörjning ingår ej.

Huvudfunktioner

• Kompakt digital frekvensmätare
• Baserad på PIC16F628A mikrokontroller
• Mäter frekvenser från 1 Hz till 50 MHz
• 4 MHz till 40 MHz kristalltestare
• 5-siffrig LED-display
• Automatisk Hz/kHz/MHz-växling
• Programmerbar frekvensoffset-funktion
• Energisparläge
• Transparent plexiglasbehållare ingår
• Självmonteringssats

Tekniska specifikationer

• Mikrokontroller: PIC16F628A programmerad
• Display: 5-siffrig LED
• Frekvensmätningsområde: 1 Hz ÷ 50 MHz
• Kristalltest: 4 MHz ÷ 40 MHz
• Automatisk enhetsväxling: ja
• Frekvensförskjutning: Programmerbar addition/subtraktion
• Energibesparing: displayen stängs av efter 15 sekunder utan ändringar
• Strömförsörjning: 5 ÷ 12 V DC
• Strömanslutning: DC-kontakt
• Behållare: genomskinlig plexiglas
• Kabel medföljer: USB → DC-kontakt

Typiska tillämpningar

• Elektroniklaboratorium
• Oscillator- och kvartsprovning
• Radioamatörer
• RF-mätningar
• STEM-utbildningsprojekt
• Frekvenskalibrering

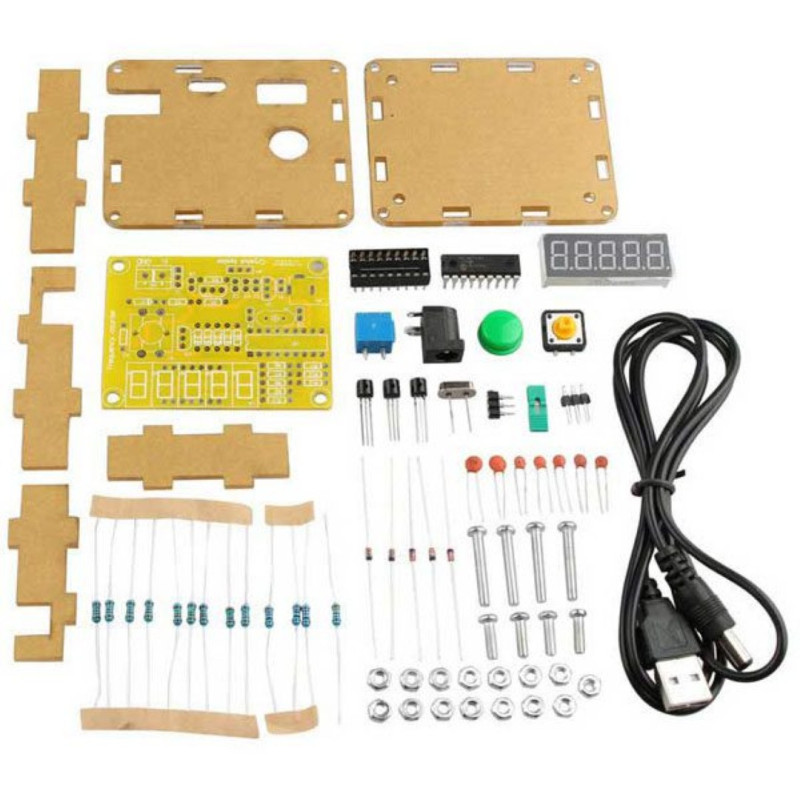

Paketinnehåll

• Frekvensmätarsats som ska monteras
• Plexiglasbehållare
• USB-kabel → DC-kontakt
• Elektroniska komponenter
