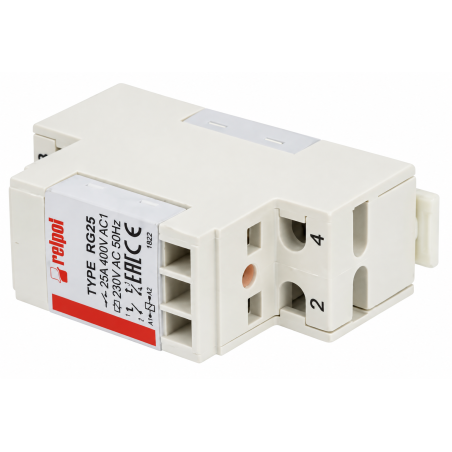

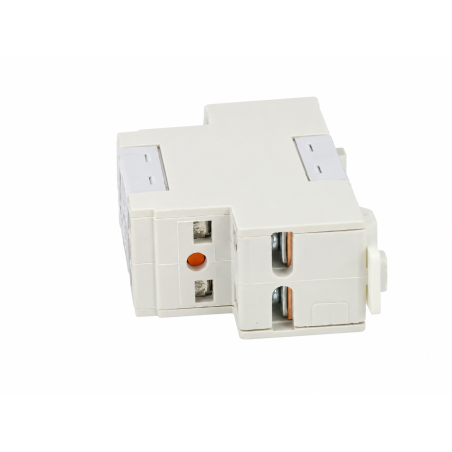

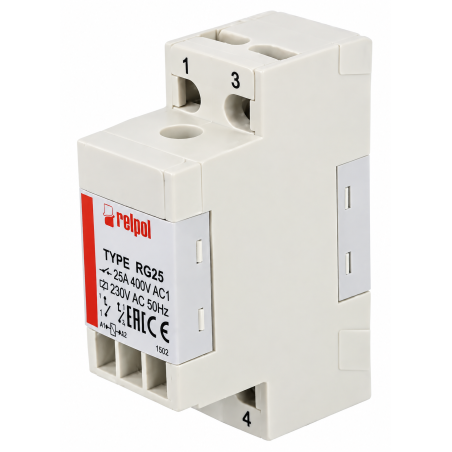

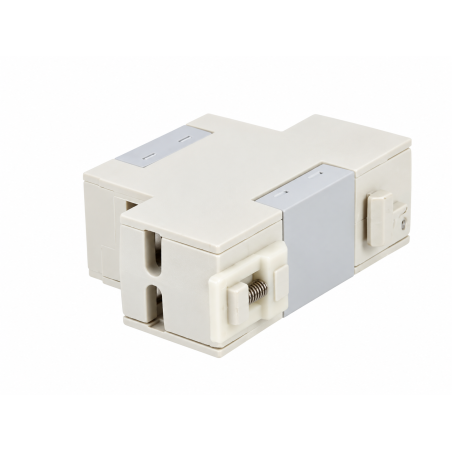

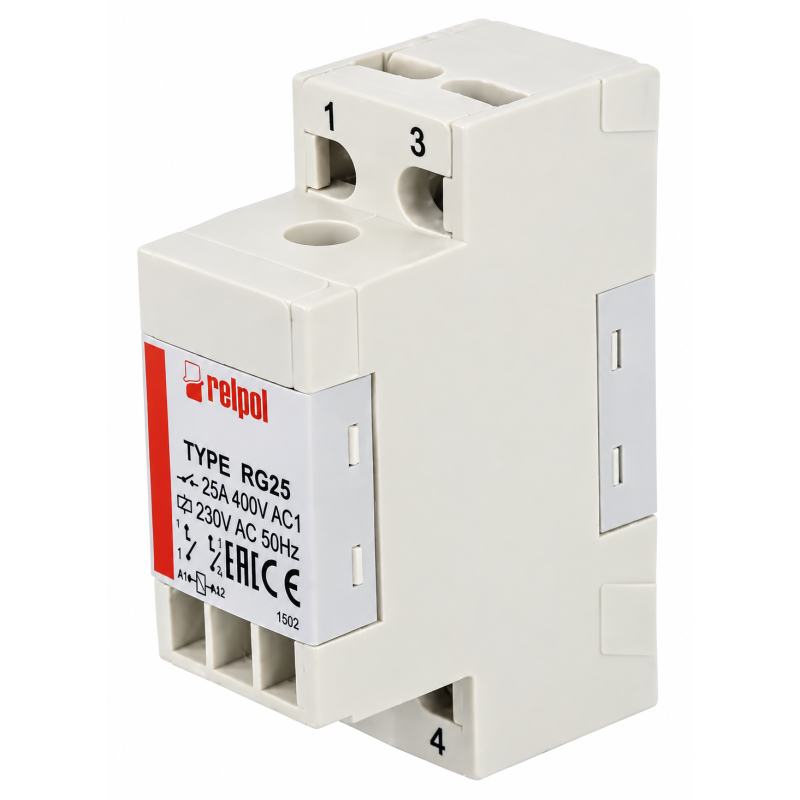

RELPOL RG25 – Przekaźnik modułowy DIN 2 NO 25 A, cewka 230 V AC

RELPOL RG25-3022-28-3230 to przemysłowy przekaźnik elektromagnetyczny w formacie modułowym do montażu na szynie DIN . Posiada dwa styki normalnie otwarte (2 NO, DPST-NO) i cewkę 230 V AC , podłączane za pomocą zacisków śrubowych.

Zasięg kontaktu

W przypadku obciążeń rezystancyjnych , podana wydajność wynosi 25 A przy napięciu przemiennym 400 V lub 25 A przy napięciu stałym 24 V. Maksymalny prąd na styk wynosi 25 A. W przypadku innych typów obciążeń należy sprawdzić ograniczenia robocze w dokumentacji producenta.

Dane techniczne

• Producent: RELPOL
• Seria: RG25
• Pełny kod: RG25-3022-28-3230
• Numer OEM: 862722
• Typ: przemysłowy przekaźnik elektromagnetyczny

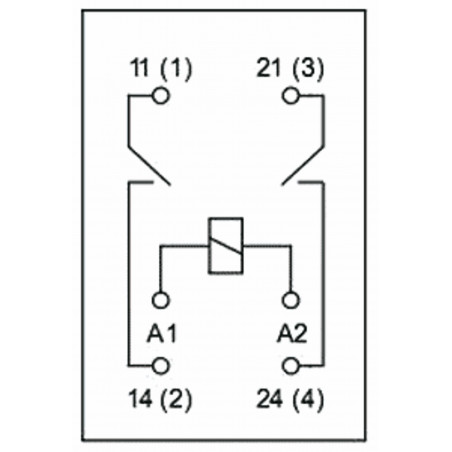

• Konfiguracja styków: 2 NA (DPST-NO)
• Napięcie znamionowe cewki: 230 V AC
• Minimalne/maksymalne napięcie cewki: 161/253 V AC
• Rezystancja cewki: 6,8 kΩ
• Pobór mocy cewki: 3 VA
• Prąd znamionowy przy obciążeniu rezystancyjnym AC: 25 A / 400 V AC
• Prąd znamionowy przy obciążeniu rezystancyjnym DC: 25 A / 24 V DC
• Maksymalny prąd na styk: 25 A
• Prąd szczytowy: 40 A
• Maksymalne napięcie przełączania: 440 V AC / 250 V DC
• Materiał styku: AgSnO₂
• Rezystancja styku: 100 mΩ
• Czas reakcji: 20 ms
• Czas zwolnienia: 20 ms
• Połączenia: zaciski śrubowe
• Montaż: szyna DIN

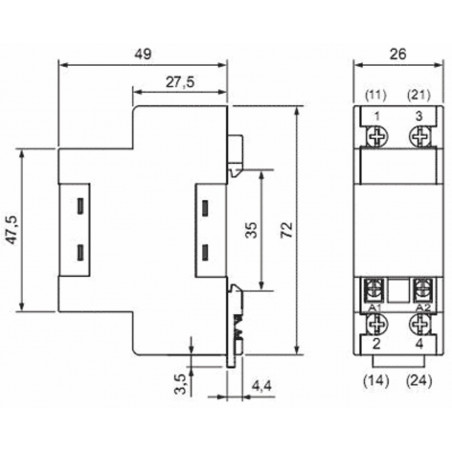

• Wymiary zewnętrzne: 26 × 53,7 × 75,5 mm
• Temperatura pracy: −25 do +85 °C
• Waga: 130 g

Wybór i instalacja

Cewka musi być zasilana napięciem 230 V AC . Maksymalne napięcie przełączania styków nie oznacza obciążalności 25 A przy dowolnym napięciu: należy dobrać obciążenie na podstawie danych producenta i kategorii użytkowania.

Przed instalacją należy sprawdzić zgodność obwodu sterującego z obciążeniem. Okablowanie musi zostać wykonane przez wykwalifikowany personel.
