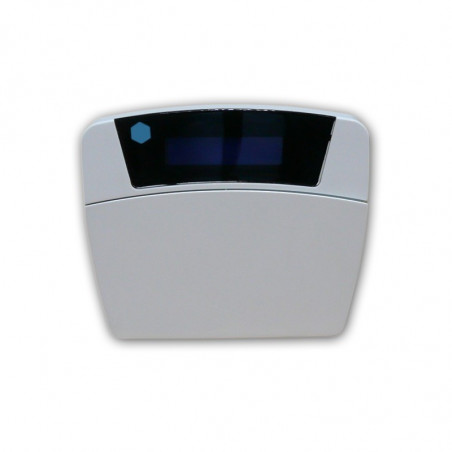

GSM/PSTN-telefoonkiezer voor inbraakalarm met sms, spraakoproepen en afstandsbediening

De GSM/PSTN-telefoonkiezer is een multifunctioneel apparaat dat is ontworpen voor het beheer van inbraakalarmsystemen, alarmsignalen en de bediening op afstand van elektrische en elektronische apparatuur .

Met één enkel apparaat kunt u meldingen ontvangen via sms en spraakoproepen , de traditionele telefoonlijn gebruiken en apparaten zoals boilers, automatische poorten, verlichting, rolluiken en automatiseringssystemen op afstand bedienen.

Het apparaat ondersteunt het quad-band GSM-netwerk (850/900/1800/1900 MHz) en de analoge PSTN-telefoonlijn. Beide modi kunnen samen of afzonderlijk worden gebruikt.

GSM- EN PSTN-TELEFOONKIEZER

De kiezer, die is aangesloten op een alarmcentrale, sensoren of andere apparatuur, kan automatisch reageren op een alarmsignaal door geprogrammeerde acties uit te voeren.

Afhankelijk van de gebruikte invoer kan het:

• Een alarm-sms versturen;
• telefoongesprekken voeren;
• opgenomen spraakberichten afspelen;
• gebruik maken van het GSM- en/of PSTN-netwerk;
• verschillende soorten gebeurtenissen rapporteren;
• Meld wijzigingen in de invoerstatus.

Er zijn maximaal 20 locaties beschikbaar voor het opslaan van telefoonnummers , met aparte vakken voor sms'jes en telefoongesprekken.

4 INGANGEN VOOR ALARMEN EN GEBEURTENISSEN

De combiner heeft 4 onafhankelijke trigger-ingangen .

Trigger 1 – positieve activering +12V
Door gedurende minimaal 3 seconden +12V aan de ingang te leveren, kan het apparaat sms'jes verzenden en bellen via GSM/PSTN, inclusief het afspelen van spraakberichten.

Trigger 2 – positieve activering +12V
Een tweede onafhankelijke ingang die kan worden gebruikt om een ander type alarm of gebeurtenis te beheren.

Trigger 3 – negatieve GND-activering
Activering door de ingang aan de massa te leggen maakt het mogelijk om via de PSTN-lijn te bellen en berichten af te spelen. Als de PSTN-lijn niet beschikbaar is, kan het apparaat meldingen versturen via GSM-sms.

Trigger 4 – negatieve GND-activering
Hiermee kunt u een sms-notificatie verzenden wanneer de status van de invoer verandert.

Deze laatste functie is met name handig voor het creëren van bijvoorbeeld een stroomuitvalalarm , met behulp van een geschikt extern relais.

Om een stroomstoring te melden, is het noodzakelijk dat de combiner van stroom wordt voorzien via een bufferbatterij of een externe UPS .

Afstandsbediening via sms

De combiner kan ook worden gebruikt als GSM-afstandsbedieningssysteem , waarmee u apparatuur op afstand kunt bedienen via eenvoudige sms-berichten.

Het kan gebruikt worden voor:

• een boiler aan- of uitzetten;
• Controleer de verwarming;
• bedieningslampen;
• poorten openen;
• controleer de luiken;
• stuurrelais;
• elektronische apparatuur activeren;
• Automatiseringssystemen beheren.

3 UITGANGEN AANGESTUREERD DOOR SMS

Uitgang 1 – impulscommando

Geactiveerd via sms met een signaalduur van ongeveer 2 seconden .

De uitgang levert een negatieve spanning tijdens activering en kan een extern 12V DC-relais aansturen (niet meegeleverd).

Uitgang 2 – puls of AAN/UIT

Het kan functioneren als een timerknop gedurende ongeveer 2 seconden of als een aan/uit-schakelaar , waardoor het ideaal is voor boilers, verlichting en andere apparatuur.

Uitgang 3 – puls of AAN/UIT

Hiermee kunt u een tweede apparaat onafhankelijk bedienen met een impuls- of aan/uit-functie.

POORTOPENER DOOR GEMISTE OPROEP

Een vierde uitgang is bestemd voor de praktische GSM-poortopenerfunctie .

Door het apparaat te bellen vanaf een eerder geautoriseerd nummer, herkent de beller de beller en activeert het relais gedurende ongeveer 3 seconden .

Het gesprek wordt direct zonder antwoord beëindigd, waardoor u uw telefoon als afstandsbediening voor de poort kunt gebruiken.

Het relais heeft contacten:

• C – Gemeente
• NA – Normaal gesproken geopend
• NC – Normaal gesloten

Het is daarom mogelijk om het aan te sluiten op de laagspanningsstuuringangen van tal van automatische poortbesturingseenheden.

De functie kan individueel worden in- of uitgeschakeld voor opgeslagen nummers, tot een maximum van 20 nummers .

TWEEWEG AUDIO – PRATEN EN LUISTEREN

Dankzij de ingebouwde microfoon en luidspreker is het mogelijk om de installatielocatie op afstand te monitoren.

Tijdens een geautoriseerd GSM-gesprek kunt u de luistermodus of de tweewegs spreek-/luistermodus gebruiken.

Deze functie kan alleen worden ingeschakeld voor geautoriseerde telefoonnummers.

Aanpasbare spraakberichten en sms'jes

Met de beller kunt u 2 spraakberichten opnemen, die automatisch worden afgespeeld bij alarmoproepen.

De standaard sms kan door de gebruiker ook worden aangepast om direct het type gebeurtenis te identificeren, bijvoorbeeld:

• inbraakalarm;
• technisch alarm;
• gebrek aan elektriciteit;
• garagealarm;
• Wijziging van de invoerstatus.

LCD-SCHERM EN TOETSENBORD

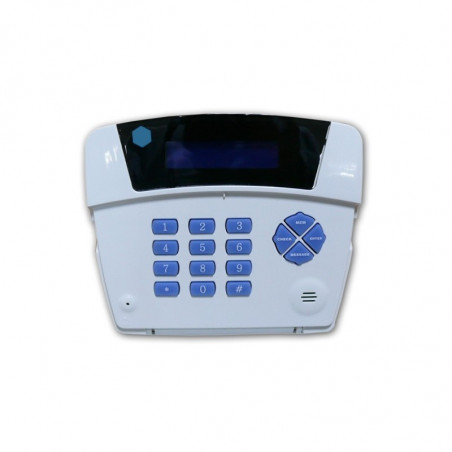

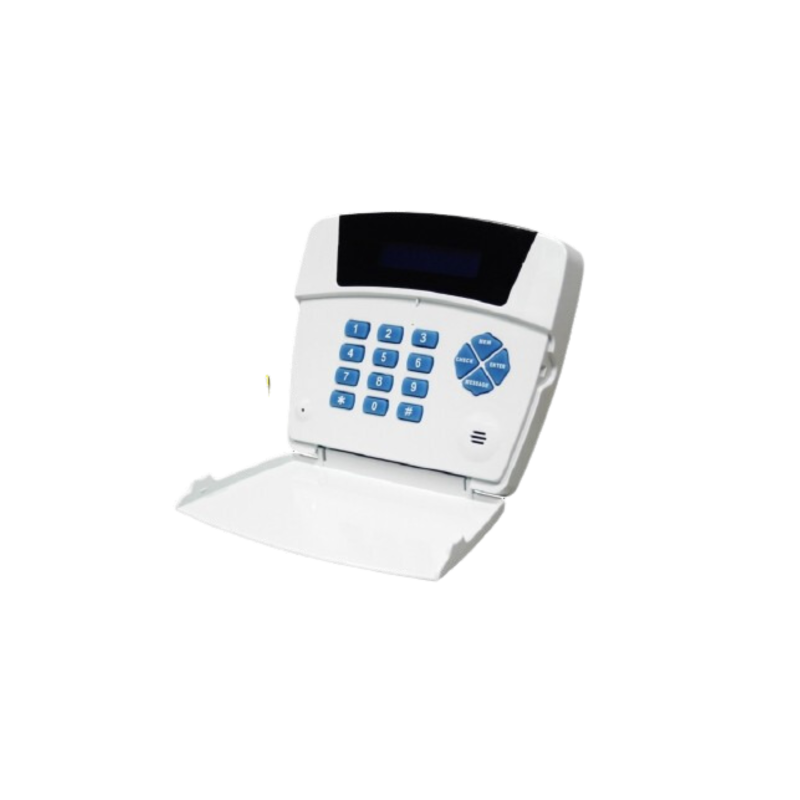

Het apparaat heeft een lcd-scherm met achtergrondverlichting en een geïntegreerd toetsenbord , waarmee u de belangrijkste configuratiehandelingen direct kunt uitvoeren.

Gevoelige functies zijn met een wachtwoord beveiligd om toegang en controle door onbevoegde gebruikers te voorkomen.

BEWAKING OP AFSTAND

Via sms kunt u verschillende functies van het apparaat beheren, waaronder:

• controleer de status van de ingangen;
• controleer de status van de outputs;
• Activering en deactivering van alarmingangen;
• afstandsbediening van uitgangen;
• Systeemgezondheidsmonitoring.

TECHNISCHE SPECIFICATIES

Type: GSM/PSTN-telefoonkiezer
Mobiel netwerk: GSM
GSM-frequenties: Quad-band 850/900/1800/1900 MHz
Telefoonlijn: analoog PSTN
Voeding: 12V DC / ca. 100mA
Voeding/batterij: niet meegeleverd
Trigger-ingangen: 4
Ingangsactivering: positief +12V of negatief GND, afhankelijk van de ingang.
Minimale activeringstijd: circa 3 seconden
SMS-gestuurde uitgangen: 3
Uitgangsmodi: impulsief en AAN/UIT afhankelijk van de uitgang.
Uitgang poortopener: 1 speciaal relais
Commando poortopener: oproep blijft onbeantwoord
Pulsduur: circa 3 seconden
Relaiscontacten: C / NO / NC
Aantal opslaarbare nummers: tot 20
Spraakberichten: 2 opneembare
SMS: aanpasbaar
Scherm: LCD-scherm met achtergrondverlichting
Toetsenbord: geïntegreerd
Microfoon en luidspreker: ingebouwd
Tweewegsaudio: ja
Bewaking op afstand: via sms
Functiebeveiliging: wachtwoord

ÉÉN APPARAAT VOOR ALARM EN AFSTANDSBEDIENING

De combinatie van GSM, PSTN, 4 alarmingangen en diverse op afstand bedienbare uitgangen maakt het apparaat veel meer dan een eenvoudige telefoonkiezer.

Het kan alarmen afgeven, sms'jes versturen, spraakoproepen plaatsen, ingangen bewaken en apparatuur op afstand bedienen , en biedt daarmee een complete oplossing voor beveiliging, automatisering en bediening op afstand.
