Telefoniczny dialer GSM/PSTN do alarmu antywłamaniowego z funkcją SMS, połączeń głosowych i zdalnego sterowania

Dialer telefoniczny GSM/PSTN jest urządzeniem wielofunkcyjnym przeznaczonym do zarządzania systemami alarmowymi, sygnałami alarmowymi oraz zdalnego sterowania urządzeniami elektrycznymi i elektronicznymi .

Za pomocą jednego urządzenia możesz otrzymywać powiadomienia za pośrednictwem wiadomości SMS i połączeń głosowych , korzystać z tradycyjnej linii telefonicznej PSTN oraz zdalnie sterować urządzeniami, takimi jak kotły, bramy automatyczne, oświetlenie, rolety i systemy automatyki .

Urządzenie obsługuje czteropasmową sieć komórkową GSM 850/900/1800/1900 MHz oraz analogową linię telefoniczną PSTN. Oba tryby można używać razem lub oddzielnie.

Dialer telefoniczny GSM i PSTN

Połączony z centralą alarmową, czujnikami lub innym sprzętem, dialer może automatycznie reagować na sygnał alarmowy, wykonując zaprogramowane czynności.

W zależności od użytego wejścia może:

• wyślij SMS alarmowy;
• wykonywać połączenia telefoniczne;
• odtwarzać nagrane wiadomości głosowe;
• korzystać z sieci GSM i/lub PSTN;
• zgłaszać różne rodzaje zdarzeń;
• powiadamia o zmianie statusu wejściowego.

Dostępnych jest aż 20 lokalizacji do przechowywania numerów telefonów , ze specjalnymi miejscami na wiadomości SMS i połączenia.

4 WEJŚCIA DO ALARMÓW I ZDARZEŃ

Łącznik ma 4 niezależne wejścia wyzwalające .

Wyzwalacz 1 – dodatnia aktywacja +12V
Po podaniu napięcia +12V na wejście przez co najmniej 3 sekundy urządzenie może wysyłać wiadomości SMS oraz wykonywać połączenia za pośrednictwem sieci GSM/PSTN z odtwarzaniem wiadomości głosowych.

Trigger 2 – aktywacja dodatnia +12V
Drugie niezależne wejście, które można wykorzystać do zarządzania różnymi typami alarmów lub zdarzeń.

Wyzwalacz 3 – ujemna aktywacja GND
Aktywacja poprzez uziemienie wejścia umożliwia wykonywanie połączeń przez linię PSTN z odtwarzaniem wiadomości. W przypadku braku dostępu do linii PSTN, urządzenie może wysłać powiadomienie za pomocą wiadomości SMS GSM.

Wyzwalacz 4 – ujemna aktywacja GND
Umożliwia wysłanie powiadomienia SMS w przypadku zmiany statusu wejściowego.

Ta ostatnia funkcja jest szczególnie użyteczna przy tworzeniu np. alarmu o awarii zasilania przy użyciu odpowiedniego przekaźnika zewnętrznego.

Aby zgłosić awarię zasilania, konieczne jest utrzymanie zasilania łącznika za pomocą akumulatora buforowego lub zewnętrznego UPS-a .

ZDALNE STEROWANIE PRZEZ SMS

Łącznik można również stosować jako system zdalnego sterowania GSM , umożliwiający zdalne sterowanie urządzeniami za pomocą prostych wiadomości SMS.

Można go używać do:

• włączyć lub wyłączyć kocioł;
• sprawdź ogrzewanie;
• kontrolki;
• otwarte bramy;
• sprawdź okiennice;
• przekaźniki sterujące;
• aktywować sprzęt elektroniczny;
• zarządzać systemami automatyzacji.

3 WYJŚCIA STEROWANE SMS-EM

Wyjście 1 – polecenie impulsowe

Aktywowany za pomocą SMS-a impulsem trwającym około 2 sekundy .

Wyjście zapewnia napięcie ujemne podczas aktywacji i może sterować zewnętrznym przekaźnikiem 12 V DC, który nie jest dostarczany w zestawie.

Wyjście 2 – impulsowe lub WŁ./WYŁ.

Może służyć jako przycisk czasowy przez około 2 sekundy lub jako przełącznik WŁ./WYŁ. , dzięki czemu idealnie nadaje się do kotłów, oświetlenia i innego sprzętu.

Wyjście 3 – impulsowe lub WŁ./WYŁ.

Umożliwia niezależne sterowanie drugim urządzeniem za pomocą trybu impulsowego lub WŁ./WYŁ.

OTWIERANIE BRAMY PRZEZ NIEODBIERANE POŁĄCZENIE

Czwarte wyjście służy do praktycznego otwierania bramy za pomocą GSM .

Po nawiązaniu połączenia z uprzednio autoryzowanego numeru, urządzenie wybierające numer rozpoznaje osobę dzwoniącą i aktywuje przekaźnik na około 3 sekundy .

Połączenie zostaje natychmiast przerwane i nikt nie odbiera, co pozwala Ci używać telefonu jako pilota do bramy.

Przekaźnik ma styki:

• C – Gmina
• NA – Normalnie otwarty
• NC – Normalnie zamknięty

Dzięki temu możliwe jest podłączenie go do niskonapięciowych wejść sterujących wielu sterowników bram automatycznych.

Funkcję tę można włączać i wyłączać indywidualnie dla wszystkich zapisanych numerów, maksymalnie 20 numerów .

DWUKIERUNKOWA ŁĄCZNOŚĆ AUDIO – MÓW I SŁUCHAJ

Dzięki wbudowanemu mikrofonowi i głośnikowi możliwe jest zdalne monitorowanie dźwięku w miejscu instalacji.

Podczas autoryzowanego połączenia GSM możesz korzystać z trybu tylko słuchania lub z dwukierunkowej komunikacji polegającej na mówieniu i słuchaniu .

Funkcję tę można włączyć wyłącznie dla autoryzowanych numerów telefonów.

PERSONALIZOWANE WIADOMOŚCI GŁOSOWE I SMS

Dialer umożliwia nagranie 2 wiadomości głosowych , które są odtwarzane automatycznie podczas połączeń alarmowych.

Użytkownik może również zmodyfikować domyślną wiadomość SMS, aby natychmiast rozpoznawała rodzaj zdarzenia, na przykład:

• alarm antywłamaniowy;
• alarm techniczny;
• brak prądu;
• alarm garażowy;
• zmiana stanu wejściowego.

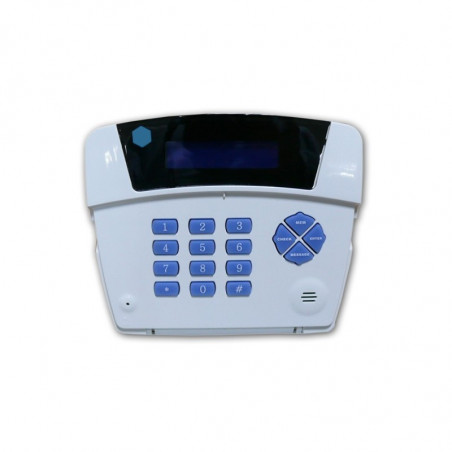

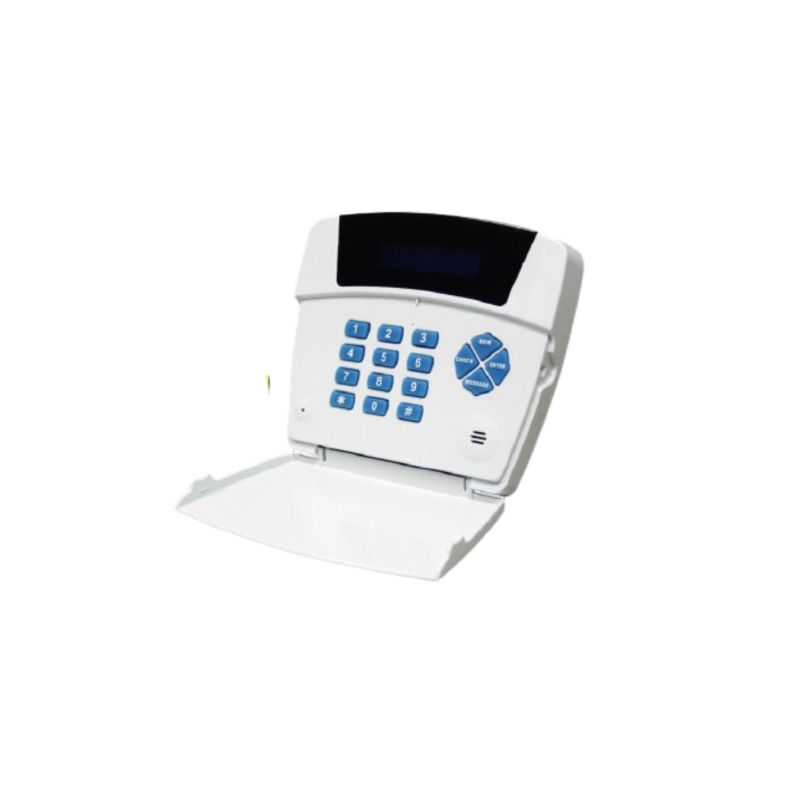

WYŚWIETLACZ LCD I KLAWIATURA

Urządzenie posiada podświetlany wyświetlacz LCD i zintegrowaną klawiaturę , dzięki którym można bezpośrednio przeprowadzać główne czynności konfiguracyjne.

Funkcje wrażliwe są chronione hasłem , aby uniemożliwić dostęp do nich i kontrolę przez nieupoważnionych użytkowników.

ZDALNY MONITORING

Za pomocą wiadomości SMS możesz zarządzać różnymi funkcjami urządzenia, w tym:

• sprawdź stan wejść;
• sprawdź stan wyjść;
• aktywacja i dezaktywacja wejść alarmowych;
• zdalne sterowanie wyjściami;
• monitorowanie stanu systemu.

DANE TECHNICZNE

Typ: dialer telefoniczny GSM/PSTN
Sieć komórkowa: GSM
Częstotliwości GSM: czterozakresowe 850/900/1800/1900 MHz
Linia telefoniczna: analogowa PSTN
Zasilanie: 12V DC / ok. 100mA
Zasilacz/bateria: nie dołączono
Wejścia wyzwalające: 4
Aktywacja wejściowa: dodatni +12V lub ujemny GND w zależności od sygnału wejściowego
Minimalny czas wyzwalania: około 3 sekund
Wyjścia sterowane SMS-em: 3
Tryby wyjściowe: impulsowy i WŁ./WYŁ. w zależności od wyjścia
Wyjście otwieracza bramy: 1 dedykowany przekaźnik
Polecenie otwieracza bramy: połączenie nieodebrane
Czas trwania impulsu: około 3 sekund
Styki przekaźnika: C / NO / NC
Możliwość przechowywania liczb: do 20
Wiadomości głosowe: 2 do nagrania
SMS: konfigurowalny
Wyświetlacz: Podświetlany LCD
Klawiatura: zintegrowana
Mikrofon i głośnik: wbudowane
Dwukierunkowy dźwięk: tak
Zdalny monitoring: poprzez SMS
Ochrona funkcji: hasło

JEDNO URZĄDZENIE DO ALARMU I PILOTA

Połączenie GSM, PSTN, 4 wejść alarmowych i kilku wyjść sterowanych zdalnie sprawia, że urządzenie jest czymś znacznie więcej niż zwykłym dialerem telefonicznym.

Może sygnalizować alarmy, wysyłać wiadomości SMS, wykonywać połączenia głosowe, monitorować wejścia i zdalnie sterować urządzeniami , oferując kompleksowe rozwiązanie w zakresie bezpieczeństwa, automatyzacji i zdalnego sterowania.
