GSM 4G LTE poortopener met simkaartsleuf – poort openen vanaf mobiele telefoon

De 4G/LTE GSM-poortopener is een systeem voor afstandsbediening waarmee automatische poorten via een mobiel netwerk kunnen worden geopend en gesloten, zonder dat er fysieke afstandsbedieningen nodig zijn.

Door een simkaart in het apparaat te plaatsen, kunt u de poort eenvoudig openen door vanaf uw telefoon te bellen: het systeem herkent het geautoriseerde nummer en stuurt de opdracht naar de besturingseenheid. Het gesprek wordt automatisch geweigerd, dus er zijn geen kosten .

Deze oplossing is ideaal voor toegang op afstand, bijvoorbeeld voor koeriers, leveranciers of bezoekers, wat het gebruiksgemak en de veiligheid verbetert.

GSM/4G-besturingssysteem gebaseerd op de SIMCom A7682E-module, ontworpen voor integratie met een elektrisch poortopeningssysteem.

Het systeem biedt de mogelijkheid om gebruikers op afstand te beheren door middel van sms-berichten (waarvoor een authenticatiewachtwoord vereist is) of lokaal via een pc, met behulp van de optionele FT782M-interface en speciale configuratiesoftware. De voeding van het systeem kan variëren van 9 tot 32 VDC.

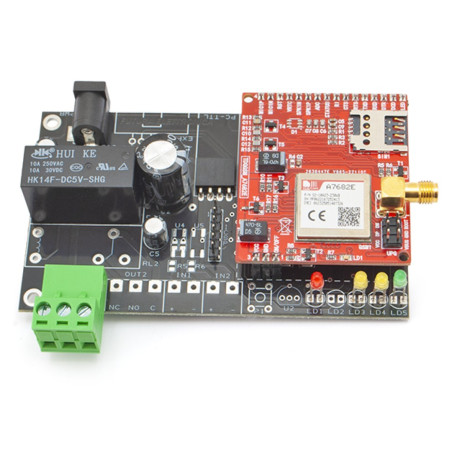

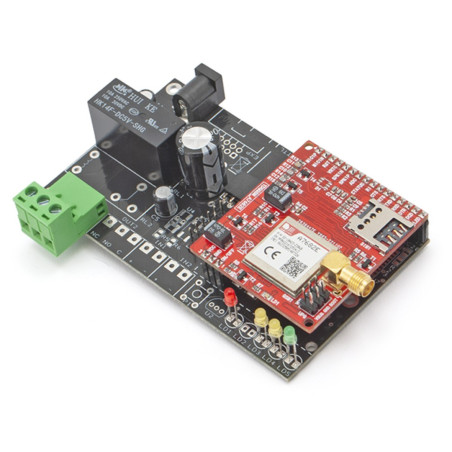

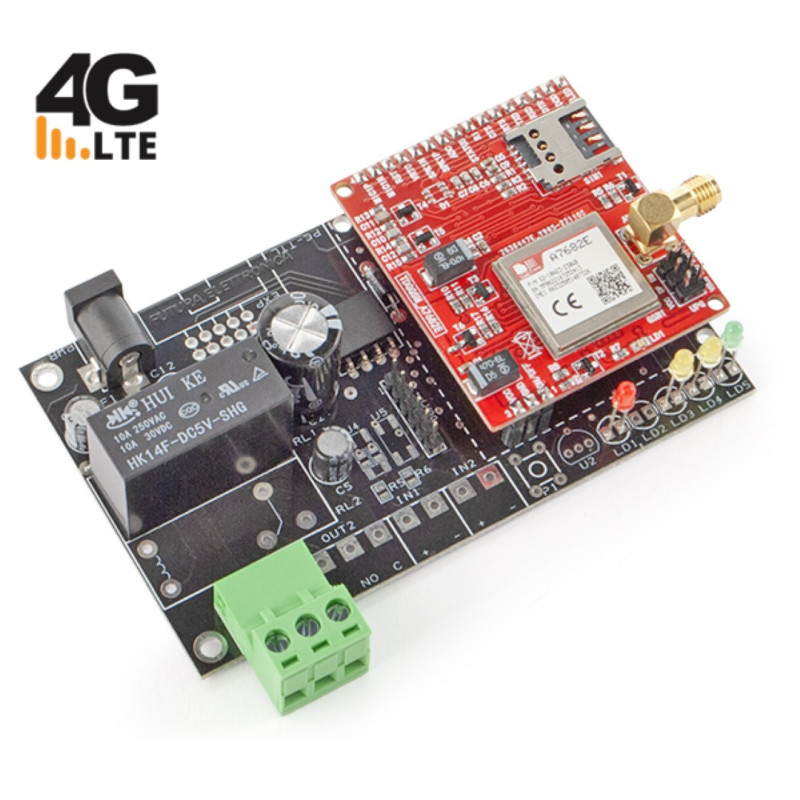

Het pakket bevat het apparaat, reeds geassembleerd en getest, met de A7682E GSM/4G-module en een GSM-antenne in stylusvorm met aansluitkabel.

Het apparaat maakt het mogelijk om het relaisuitgangscontact te besturen in zowel de monostabiele modus (type deuropenerknop) als de bistabiele modus (met bevestiging via sms), waardoor ook de activering van externe belastingen (verlichting, pompen, automatisering, verwarming etc.) kan worden beheerd.

Belangrijk! Om toegang te krijgen tot de service- en belgebieden die door 4G LTE worden gedekt, hebt u een simkaart nodig met data- en spraakondersteuning die compatibel is met VoLTE-technologie. Neem contact op met uw mobiele provider om te controleren of deze technologie beschikbaar is voor uw simkaart. Zonder deze service werkt de afstandsbediening alleen in sms-modus.

DE PLASTIC VERPAKKING VOOR DIT APPARAAT IS OOK VERKRIJGBAAR, code BOXTDG134

Typische toepassingen

• Automatische poorten openen
• Toegangscontrole op afstand
• Inbraakalarmsystemen voor civiele en industriële toepassingen
• Regeling van airconditioning en verwarming
• Pomp- en irrigatiebeheer
• Industriële automatisering

Gebruikersbeheer en -configuratie

Het apparaat maakt flexibel gebruikersbeheer mogelijk:

• Configuratie op afstand via met wachtwoord beveiligde sms.
• Lokale configuratie via pc (met optionele interface)
• Mogelijkheid om geautoriseerde nummers toe te voegen of te verwijderen.

De voeding is compatibel met een breed spanningsbereik van 9 tot 32 Vdc, waardoor deze eenvoudig in verschillende systemen kan worden geïntegreerd.

Inhoud van de verpakking

• GSM/4G-poortopener, reeds geassembleerd en getest.
• GSM/4G-module SIMCom A7682E
• GSM-antenne met kabel
• Gebruikershandleiding

De 4G-module van SIMCom

De GSM/4G-module met de aanduiding A7682E wordt geproduceerd door SIMCom: het is in essentie een quad-band mobiele telefoon die compatibel is met GSM/GPRS en 4G/LTE, zonder scherm, microfoon, luidspreker en toetsenbord, en die werkt op de frequenties 850/900/1800/1900 MHz. De module is bruikbaar voor zowel internettoegang als spraakcommunicatie, gewone telefoongesprekken en sms-berichten.

Het is ondergebracht in een LCC+LGA-behuizing van 19,6 x 19,6 x 2,4 mm, waarbij de contacten zich onder de behuizing bevinden. Dit betekent dat het solderen moet gebeuren met een heteluchtpistool of in speciale reflow-soldeermachines.

De SIMCom A7682E is een LTE Cat 1-module die de draadloze communicatiemodi LTE-FDD/GSM/GPRS/EDGE ondersteunt; meer specifiek LTE-FDD B1/B3/B5/B7/B8/B20. De module ondersteunt een maximale downloadsnelheid van 10 Mbps en een uploadsnelheid van 5 Mbps. In EDGE-modus bedragen de upload-/downloadsnelheden tot 236,8 kbps en in GPRS-modus tot 85,6 kbps.

De A7682E heeft een vormfactor die compatibel is met de SIM800C- en SIM868-serie (GSM/GPRS-modules), waardoor een soepele migratie van 2G- naar LTE-apparaten mogelijk is en het ontwerp aanzienlijk wordt vereenvoudigd.

De A7682E-module ondersteunt ingebouwde netwerkprotocollen zoals TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS, en het SSL-communicatiebeveiligingsprotocol.

Het bevat drivers voor de belangrijkste besturingssystemen (USB-drivers voor Microsoft Windows 7/8/10, Linux en Android). Het biedt RIL-ondersteuning voor Android 5.0/6.0/7.0/8.0/9.0 en firmware-updates via USB/FOTA.

De AT-commando's zijn compatibel met de SIM800-serie modules, dus zowel de standaard AT's als de meeste AT's uit de eigen, verbeterde SIMCom AT-set.

Bovendien integreert de A7682E de belangrijkste industriële standaardinterfaces, met krachtige uitbreidingsmogelijkheden, waaronder talrijke interfaces zoals UART, USB 2.0, I²C-bus en GPIO, geschikt voor belangrijke IoT-toepassingen zoals telematica, bewakingsapparatuur, industriële routers en diagnose op afstand, enz. De module wordt gevoed door een gelijkspanning van 3,4 tot 4,2 V (doorgaans 3,8 V) en verbruikt maximaal 0,8 A tijdens transmissie.

Veelgestelde vragen

Het apparaat reageert niet op berichten. Bij het verzenden van een bericht geven de ledlampjes niet aan dat het bericht is ontvangen.

Controleer of er voldoende beltegoed op de simkaart van de afstandsbediening staat. Zo ja, schakel dan RCS-chat uit op je smartphone. Om RCS-chat uit te schakelen, ga je naar "Berichten > Berichtinstellingen > RCS-chat" (als je dit menu niet ziet, raadpleeg dan de handleiding van je telefoon om de functie uit te schakelen).

Technische specificaties

• GSM/4G-module: SIMCom A7682E
• Banden: LTE-FDD B1/B3/B5/B7/B8/B20 + GSM/GPRS/EDGE 900/1800 MHz
• Gegevensoverdracht:
  • LTE Cat 1: tot 10 Mbps download / 5 Mbps upload
  • EDGE: tot 236,8 Kbps
  • GPRS: tot 85,6 Kbps
• Voedingsspanning module: 3,4 – 4,2 V (doorgaans 3,8 V)
• Systeemvoeding: 9 – 32 Vdc (max. 1A)
• Alternatieve stroomvoorziening: Li-ionbatterij 800–1000 mAh
• SPDT monostabiele en bistabiele relaisuitgang
• Bedrijfstemperatuur: -40°C tot +85°C
• Besturing: AT-commando's
• Gewicht: 1,9 gram
• Afmetingen: 9,6 × 19,6 × 2.5mm
