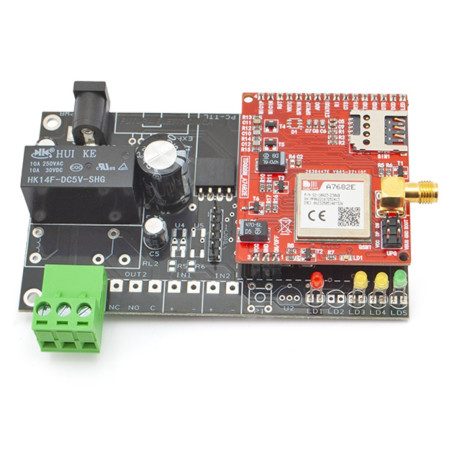

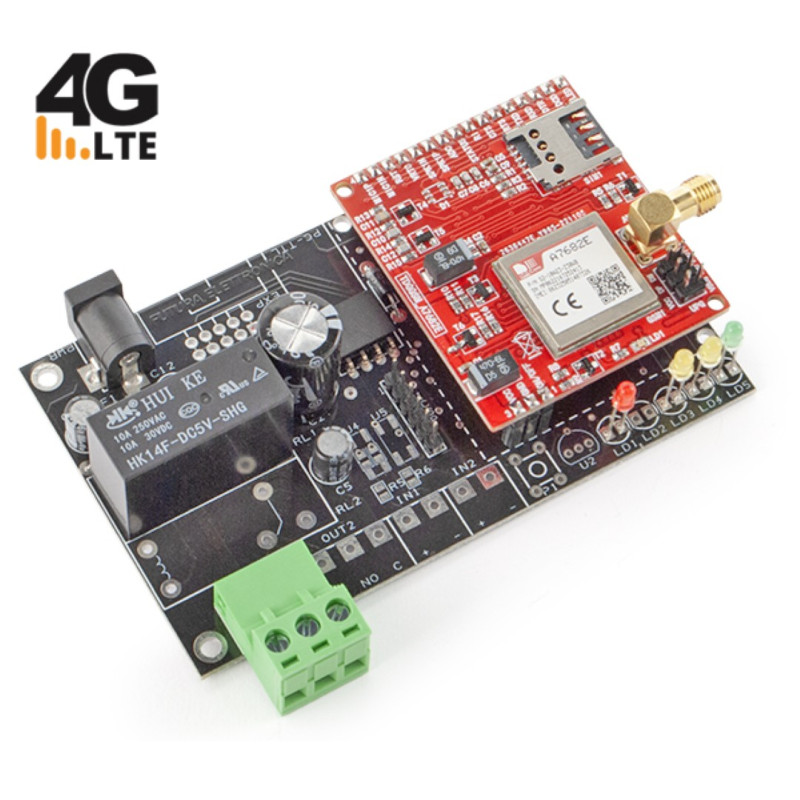

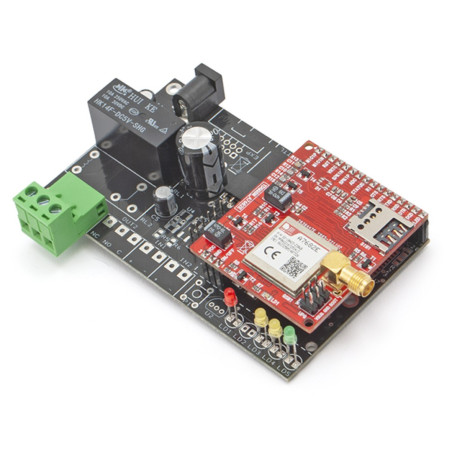

Przełącznik otwierania bramy GSM 4G LTE z gniazdem na kartę SIM – otwieranie bramy za pomocą telefonu komórkowego

Otwieracz bram 4G/LTE GSM to system zdalnego sterowania przeznaczony do zarządzania otwieraniem i zamykaniem bram automatycznych za pośrednictwem sieci komórkowej, bez użycia pilotów.

Wkładając kartę SIM do urządzenia, możesz otworzyć bramę, po prostu dzwoniąc z telefonu: system rozpoznaje autoryzowany numer i wysyła polecenie do centrali. Połączenie jest automatycznie odrzucane, więc nie ponosisz żadnych kosztów .

Rozwiązanie to doskonale sprawdza się w przypadku dostępu zdalnego, np. w celu umożliwienia wejścia kurierom, dostawcom lub gościom, zwiększając wygodę i bezpieczeństwo.

System sterowania GSM/4G oparty o moduł SIMCom A7682E, przeznaczony do integracji z systemem elektrycznego otwierania bram.

System oferuje możliwość zdalnego zarządzania użytkownikami poprzez wysyłanie wiadomości SMS (wymagających hasła uwierzytelniającego) lub lokalnie za pośrednictwem komputera PC, z wykorzystaniem opcjonalnego interfejsu FT782M i dedykowanego oprogramowania konfiguracyjnego. Zasilanie systemu może mieścić się w zakresie od 9 do 32 V DC.

W skład zestawu wchodzi urządzenie już zmontowane i przetestowane z modułem GSM/4G A7682E i anteną GSM w formacie rysika z kablem połączeniowym.

Urządzenie umożliwia sterowanie stykiem wyjściowym przekaźnika zarówno w trybie monostabilnym (za pomocą przycisku do otwierania drzwi), jak i bistabilnym (z potwierdzeniem za pomocą wiadomości SMS), co pozwala także na zarządzanie aktywacją obciążeń zdalnych (oświetlenie, pompy, automatyka, ogrzewanie itp.).

Ważne! Aby uzyskać dostęp do usług i połączeń w obszarach objętych zasięgiem 4G LTE, musisz posiadać kartę SIM z obsługą transmisji danych i połączeń głosowych zgodną z technologią VoLTE. Skontaktuj się z operatorem komórkowym, aby upewnić się, że ta technologia jest dostępna dla Twojej karty SIM. Bez tej usługi zdalne sterowanie będzie działać tylko w trybie SMS.

POJEMNIK PLASTIKOWY NA TO URZĄDZENIE JEST RÓWNIEŻ DOSTĘPNY, kod BOXTDG134

Typowe zastosowania

• Otwieranie bram automatycznych
• Zdalna kontrola dostępu
• Cywilne i przemysłowe systemy alarmowe antywłamaniowe
• Sterowanie klimatyzacją i ogrzewaniem
• Zarządzanie pompami i nawadnianiem
• Automatyka przemysłowa

Zarządzanie użytkownikami i konfiguracja

Urządzenie umożliwia elastyczne zarządzanie użytkownikami:

• Zdalna konfiguracja za pomocą SMS-a chronionego hasłem
• Konfiguracja lokalna za pomocą komputera (z opcjonalnym interfejsem)
• Możliwość dodawania i usuwania autoryzowanych numerów

Zasilacz jest kompatybilny z szerokim zakresem napięcia stałego od 9 do 32 V, co ułatwia jego integrację z różnymi systemami.

Zawartość opakowania

• Urządzenie do otwierania bram GSM/4G już zmontowane i przetestowane
• Moduł GSM/4G SIMCom A7682E
• Antena GSM z kablem
• Instrukcja obsługi

Moduł 4G firmy SIMCom

Moduł GSM/4G oznaczony symbolem A7682E jest produkowany przez SIMCom i jest w zasadzie czterozakresowym telefonem komórkowym kompatybilnym z GSM/GPRS i 4G/LTE, bez wyświetlacza, mikrofonu, głośnika i klawiatury, pracującym na częstotliwościach 850/900/1800/1900 MHz, nadającym się zarówno do dostępu do Internetu, jak i do komunikacji głosowej, zwykłych połączeń telefonicznych i SMS-ów.

Układ znajduje się w obudowie typu LCC+LGA o wymiarach 19,6x19,6x2,4 mm, ze stykami umieszczonymi pod obudową, co wymaga lutowania za pomocą gorącego powietrza lub w specjalnych urządzeniach do lutowania rozpływowego.

SIMCom A7682E to moduł LTE Cat 1, który obsługuje tryby komunikacji bezprzewodowej LTE-FDD/GSM/GPRS/EDGE, a dokładniej LTE-FDD B1/B3/B5/B7/B8/B20. Obsługuje maksymalną prędkość łącza w dół 10 Mb/s i prędkość łącza w górę 5 Mb/s. W trybie EDGE prędkość łącza w górę/w dół wynosi do 236,8 kb/s, a w trybie GPRS prędkość łącza w górę/w dół wynosi do 85,6 kb/s.

Moduł A7682E ma format kompatybilny z modułami SIM800C i SIM868 (moduły GSM/GPRS), co umożliwia płynną migrację z urządzeń 2G do LTE i znacznie upraszcza projektowanie.

Moduł A7682E obsługuje wbudowane protokoły sieciowe TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS, a także protokół bezpieczeństwa komunikacji SSL.

Posiada sterowniki dla głównych systemów operacyjnych (sterowniki USB dla systemów Microsoft Windows 7/8/10, Linux i Android). Obsługuje RIL dla systemów Android 5.0/6.0/7.0/8.0/9.0 oraz aktualizacje oprogramowania układowego przez USB/FOTA.

Polecenia AT są kompatybilne z modułami serii SIM800, czyli zarówno ze standardowymi AT, jak i z większością poleceń z zastrzeżonego zestawu rozszerzonych AT SIMCom.

Ponadto A7682E integruje główne standardowe interfejsy przemysłowe, oferując duże możliwości rozbudowy, w tym liczne interfejsy, takie jak UART, USB 2.0, I²C-Bus, GPIO, odpowiednie do głównych zastosowań IoT, takich jak telematyka, urządzenia monitorujące, routery przemysłowe i zdalna diagnostyka itp. Moduł jest zasilany napięciem stałym o wartości od 3,4 do 4,2 V (zwykle 3,8 V) i pobiera maksymalnie 0,8 A podczas transmisji.

Często zadawane pytania

Urządzenie nie odpowiada na wiadomości. Podczas wysyłania wiadomości diody LED nie informują o jej odebraniu.

Sprawdź, czy na karcie SIM pilota są środki. Jeśli tak, wyłącz czat RCS w smartfonie. Aby wyłączyć czat RCS, przejdź do „Wiadomości > Ustawienia wiadomości > Czat RCS” (jeśli nie widzisz tego menu, zapoznaj się z instrukcją obsługi telefonu, aby wyłączyć tę funkcję).

Dane techniczne

• Moduł GSM/4G: SIMCom A7682E
• Pasma: LTE-FDD B1/B3/B5/B7/B8/B20 + GSM/GPRS/EDGE 900/1800 MHz
• Przesyłanie danych:
  • LTE Cat 1: pobieranie do 10 Mb/s / wysyłanie do 5 Mb/s
  • EDGE: do 236,8 kbps
  • GPRS: do 85,6 kbps
• Zasilanie modułu: 3,4 – 4,2 V (typowo 3,8 V)
• Zasilanie systemu: 9 – 32 V DC (maks. 1 A)
• Alternatywne źródło zasilania: akumulator litowo-jonowy 800–1000 mAh
• Wyjście przekaźnikowe monostabilne i bistabilne SPDT
• Temperatura pracy: -40°C ÷ +85°C
• Kontrola: komendy AT
• Waga: 1,9 grama
• Wymiary: 9,6×19,6× 2.5mm
