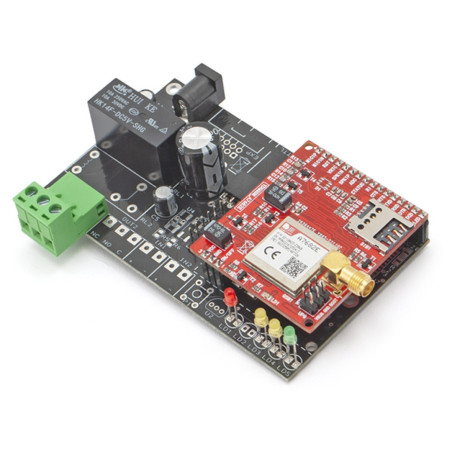

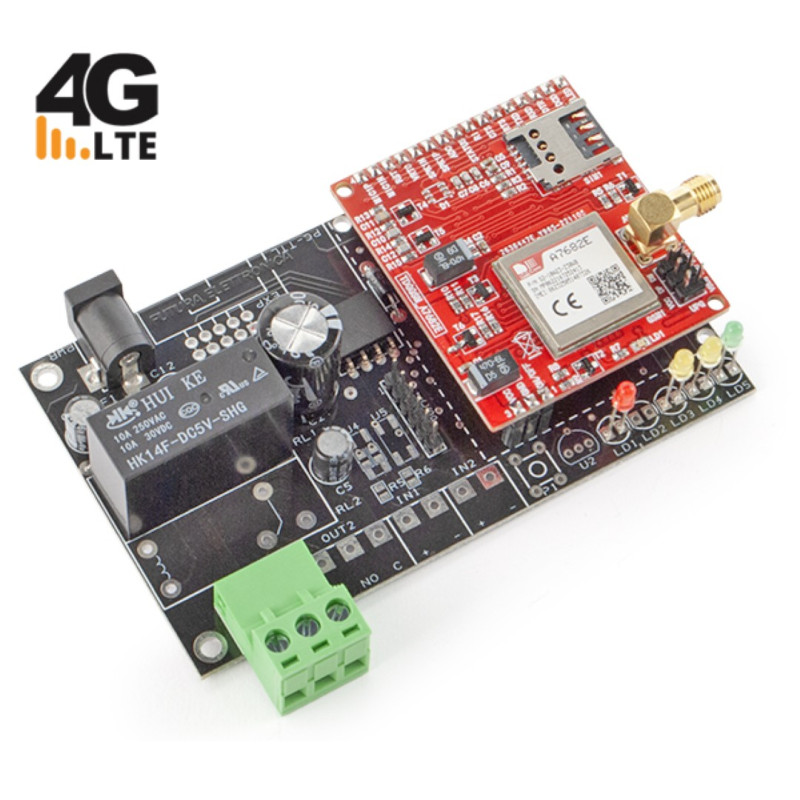

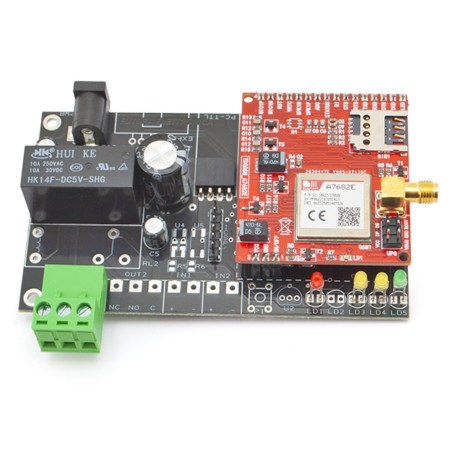

Interrupteur d'ouverture de portail GSM 4G LTE avec emplacement pour carte SIM – Ouvrez le portail depuis votre téléphone portab

Le système d'ouverture de portail 4G/LTE GSM est un système de télécommande conçu pour gérer l'ouverture et la fermeture des portails automatiques via le réseau mobile, sans l'utilisation de télécommandes.

En insérant une carte SIM dans l'appareil, vous pouvez ouvrir le portail d'un simple appel depuis votre téléphone : le système reconnaît le numéro autorisé et envoie la commande à l'unité de contrôle. L'appel est automatiquement rejeté, il n'y a donc aucun frais .

Cette solution est idéale pour l'accès à distance, permettant par exemple l'entrée de livreurs, de fournisseurs ou de visiteurs, améliorant ainsi la commodité et la sécurité.

Système de commande GSM/4G basé sur le module SIMCom A7682E, conçu pour l'intégration avec un système d'ouverture de portail électrique.

Le système permet la gestion des utilisateurs à distance par SMS (nécessitant un mot de passe d'authentification) ou localement via un PC, grâce à l'interface FT782M (en option) et au logiciel de configuration dédié. Son alimentation électrique est comprise entre 9 et 32 V CC.

Le colis comprend l'appareil déjà assemblé et testé avec le module GSM/4G A7682E et une antenne GSM au format stylet avec câble de connexion.

Le dispositif permet de commander le contact de sortie du relais aussi bien en mode monostable (type bouton d'ouverture de porte) qu'en mode bistable (avec confirmation par SMS) afin de pouvoir également gérer l'activation de charges distantes (éclairage, pompes, automatismes, chauffage, etc.).

Important ! Pour accéder au service et aux zones d’appel couvertes par la 4G LTE, vous devez disposer d’une carte SIM compatible avec la technologie VoLTE (données et voix). Veuillez contacter votre opérateur mobile pour vérifier la disponibilité de cette technologie pour votre carte SIM. Sans ce service, la télécommande fonctionnera uniquement par SMS.

L'EMBALLAGE EN PLASTIQUE DE CET APPAREIL EST ÉGALEMENT DISPONIBLE, code BOXTDG134

Applications typiques

• Ouverture des portails automatiques
• Contrôle d'accès à distance
• Systèmes d'alarme antivol civils et industriels
• Contrôle de la climatisation et du chauffage
• Gestion des pompes et de l'irrigation
• Automatisation industrielle

Gestion et configuration des utilisateurs

L'appareil permet une gestion flexible des utilisateurs :

• Configuration à distance par SMS protégé par mot de passe
• Configuration locale via PC (avec interface optionnelle)
• Possibilité d'ajouter ou de supprimer des numéros autorisés

L'alimentation est compatible avec une large plage de tensions, de 9 à 32 Vcc, ce qui facilite son intégration dans différents systèmes.

Contenu de l'emballage

• Dispositif d'ouverture de portail GSM/4G déjà assemblé et testé
• Module GSM/4G SIMCom A7682E
• Antenne GSM avec câble
• Manuel d'utilisation

Module 4G de SIMCom

Le module GSM/4G marqué A7682E est produit par SIMCom : il s'agit essentiellement d'un téléphone mobile quadribande compatible avec GSM/GPRS et 4G/LTE, sans écran, microphone, haut-parleur ni clavier, fonctionnant sur les fréquences de 850/900/1800/1900 MHz, utilisable à la fois pour l'accès à Internet et pour la communication vocale, les appels téléphoniques ordinaires et les SMS.

Il est contenu dans un boîtier de type LCC+LGA de 19,6 x 19,6 x 2,4 mm, avec les contacts placés sous le corps, ce qui implique un soudage par jet d'air chaud ou dans des machines de soudage par refusion spéciales.

Le module SIMCom A7682E est un module LTE Cat 1 compatible avec les modes de communication sans fil LTE-FDD/GSM/GPRS/EDGE, et plus précisément avec les bandes de fréquences LTE-FDD B1/B3/B5/B7/B8/B20. Il offre un débit descendant maximal de 10 Mbit/s et un débit montant maximal de 5 Mbit/s. En mode EDGE, les débits montants et descendants atteignent 236,8 kbit/s, et en mode GPRS, ils atteignent 85,6 kbit/s.

Le A7682E adopte un format compatible avec les séries SIM800C et SIM868 (modules GSM/GPRS), ce qui permet une migration en douceur des appareils 2G vers LTE et simplifie considérablement la conception.

Le module A7682E prend en charge les protocoles réseau intégrés TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS, ainsi que le protocole de sécurité de communication SSL.

Il intègre des pilotes pour les principaux systèmes d'exploitation (pilotes USB pour Microsoft Windows 7/8/10, Linux et Android). Il prend en charge RIL pour Android 5.0/6.0/7.0/8.0/9.0 et les mises à jour du firmware via USB/FOTA.

Les commandes AT sont compatibles avec les modules de la série SIM800, donc aussi bien les commandes AT standard que la plupart de celles de l'ensemble de commandes AT amélioré propriétaire SIMCom.

De plus, le module A7682E intègre les principales interfaces standard industrielles et offre une grande extensibilité, notamment grâce à de nombreuses interfaces telles que UART, USB 2.0, I²C-Bus et GPIO, ce qui le rend adapté aux principales applications IoT comme la télématique, les dispositifs de surveillance, les routeurs industriels et le diagnostic à distance. Il est alimenté par une tension continue comprise entre 3,4 et 4,2 V (3,8 V typiquement) et consomme un maximum de 0,8 A en transmission.

FAQ

L'appareil ne répond pas aux messages. Lors de l'envoi d'un message, les voyants ne confirment pas sa réception.

Vérifiez que la carte SIM de la télécommande est créditée. Si c'est le cas, désactivez le chat RCS sur votre smartphone. Pour ce faire, accédez à « Messages > Paramètres des messages > Chat RCS » (si ce menu n'apparaît pas, consultez le manuel de votre téléphone pour désactiver cette fonction).

Spécifications techniques

• Module GSM/4G : SIMCom A7682E
• Bandes : LTE-FDD B1/B3/B5/B7/B8/B20 + GSM/GPRS/EDGE 900/1800 MHz
• Transfert de données :
  • LTE Cat 1 : jusqu’à 10 Mbit/s en téléchargement et 5 Mbit/s en envoi.
  • EDGE : jusqu’à 236,8 Kbit/s
  • GPRS : jusqu'à 85,6 kbit/s
• Alimentation du module : 3,4 – 4,2 V (3,8 V typique)
• Alimentation du système : 9 – 32 Vcc (max 1 A)
• Alimentation alternative : batterie Li-ion 800–1000 mAh
• Sortie relais monostable et bistable SPDT
• Température de fonctionnement : -40 °C à +85 °C
• Contrôle : commandes AT
• Poids : 1,9 gramme
• Dimensions : 9,6 × 19,6 × 2.5mm
