GSM 4G LTE grindöppnare med SIM-kortplats – Öppna grinden från mobiltelefon

4G/LTE GSM-grindöppnaren är ett fjärrstyrningssystem utformat för att hantera öppning och stängning av automatiska grindar via mobilnätet, utan användning av fjärrkontroller.

Genom att sätta i ett SIM-kort i enheten kan du öppna grinden genom att helt enkelt ringa ett samtal från din telefon: systemet känner igen det auktoriserade numret och skickar kommandot till styrenheten. Samtalet avvisas automatiskt, så det kostar ingenting .

Denna lösning är idealisk för fjärråtkomst, till exempel för att ge åtkomst till kurirer, leverantörer eller besökare, vilket förbättrar bekvämligheten och säkerheten.

GSM/4G-styrsystem baserat på SIMCom A7682E-modulen, utformat för integration med ett elektriskt grindöppningssystem.

Systemet erbjuder möjligheten att hantera användare på distans genom att skicka SMS-meddelanden (vilket kräver ett lösenord) eller lokalt via en dator, med hjälp av det valfria FT782M-gränssnittet och dedikerad konfigurationsprogramvara. Systemets strömförsörjning kan variera från 9 till 32 VDC.

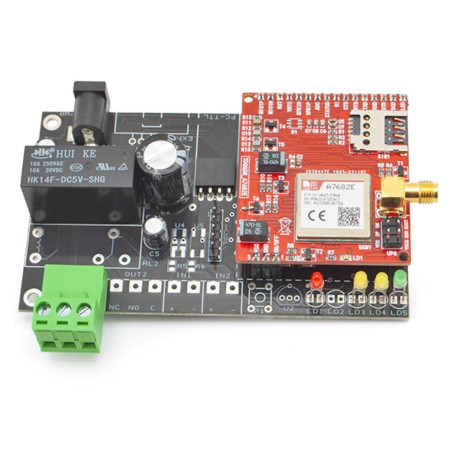

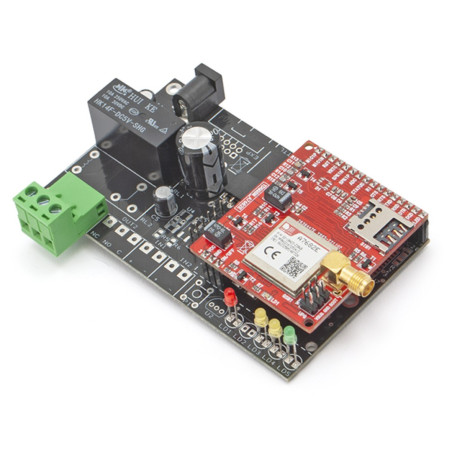

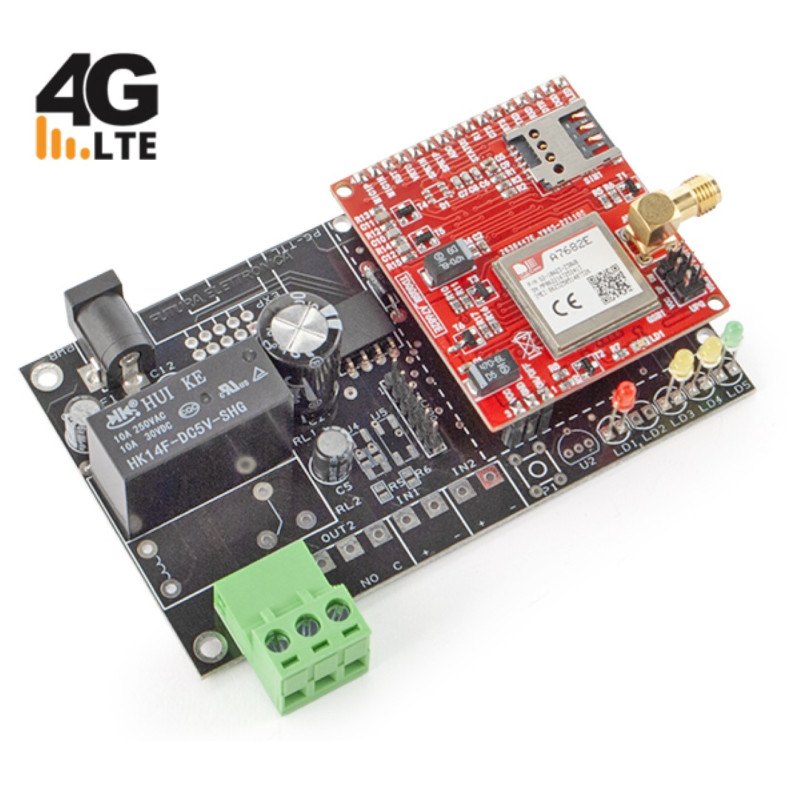

Paketet innehåller enheten, som redan är monterad och testad med A7682E GSM/4G-modulen och en GSM-antenn i stylusformat med anslutningskabel.

Enheten möjliggör styrning av reläutgångskontakten både i monostabilt läge (dörröppnarknappstyp) och i bistabilt läge (med bekräftelse via SMS) för att även kunna hantera aktivering av fjärrlaster (lampor, pumpar, automationer, värme etc.)

Viktigt! För att få tillgång till service- och samtalsområden som täcks av 4G LTE måste du ha ett SIM-kort med data- och rösttrafik som är kompatibelt med VoLTE-teknik. Kontakta din mobiloperatör för att säkerställa att den här tekniken är tillgänglig för ditt SIM-kort. Utan den här tjänsten fungerar fjärrstyrningen endast i SMS-läge.

PLASTBEHÅLLAREN TILL DENNA ENHET FINNS ÄVEN TILLGÄNGLIG, kod BOXTDG134

Typiska tillämpningar

• Öppnande av automatiska grindar
• Fjärråtkomstkontroll
• Civila och industriella inbrottslarmsystem
• Luftkonditionering och värmekontroll
• Pump- och bevattningshantering
• Industriell automation

Användarhantering och konfiguration

Enheten möjliggör flexibel användarhantering:

• Fjärrkonfiguration via lösenordsskyddat SMS
• Lokal konfiguration via PC (med tillvalsgränssnitt)
• Möjlighet att lägga till eller ta bort auktoriserade nummer

Strömförsörjningen är kompatibel med ett brett spänningsområde från 9 till 32 Vdc, vilket gör den enkel att integrera i olika system.

Paketinnehåll

• GSM/4G-grindöppnarenhet redan monterad och testad
• GSM/4G-modul SIMCom A7682E
• GSM-antenn med kabel
• Användarmanual

SIMComs 4G-modul

GSM/4G-modulen märkt A7682E tillverkas av SIMCom: det är i huvudsak en fyrbandsmobiltelefon kompatibel med GSM/GPRS och 4G/LTE, utan skärm, mikrofon, högtalare och tangentbord, som arbetar på frekvenserna 850/900/1800/1900 MHz, och kan användas både för internetåtkomst och för röstkommunikation, vanliga telefonsamtal och SMS.

Den sitter i ett kapsling av LCC+LGA-typ på 19,6x19,6x2,4 mm, med kontakterna placerade under kroppen, vilket innebär lödning med varmluftsstråle eller i speciella reflow-lödmaskiner.

SIMCom A7682E är en LTE Cat 1-modul som stöder trådlösa kommunikationslägen LTE-FDD/GSM/GPRS/EDGE; mer exakt, LTE-FDD B1/B3/B5/B7/B8/B20. Den stöder en maximal nedlänkshastighet på 10 Mbps och en upplänkshastighet på 5 Mbps. I EDGE-läge är upplänks-/nedlänkshastigheterna upp till 236,8 kbps och i GPRS är upplänks-/nedlänkshastigheterna upp till 85,6 kbps.

A7682E har en formfaktor som är kompatibel med SIM800C, SIM868-serien (GSM/GPRS-moduler), vilket möjliggör smidig migrering från 2G- till LTE-enheter och förenklar designen avsevärt.

A7682E-modulen stöder inbyggda nätverksprotokoll TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS, samt SSL-kommunikationssäkerhetsprotokoll.

Den har drivrutiner för de flesta operativsystem (USB-drivrutiner för Microsoft Windows 7/8/10, Linux och Android). Den har RIL-stöd för Android 5.0/6.0/7.0/8.0/9.0 och firmwareuppdateringar via USB/FOTA.

AT-kommandona är kompatibla med SIM800-seriens moduler, alltså både standard-AT:er och de flesta av dem från den egenutvecklade SIMCom-förbättrade AT-uppsättningen.

Dessutom integrerar A7682E de viktigaste industriella standardgränssnitten, med kraftfulla expansionsmöjligheter, inklusive ett flertal gränssnitt som UART, USB 2.0, I²C-buss, GPIO, lämpliga för vanliga IOT-applikationer som telematik, övervakningsenheter, industriella routrar och fjärrdiagnostik etc. Modulen drivs av en likspänning på mellan 3,4 och 4,2 V (vanligtvis 3,8 V) och förbrukar maximalt 0,8 A i överföring.

Vanliga frågor

Enheten svarar inte på meddelanden. När ett meddelande skickas indikerar inte lysdioderna att meddelandet har mottagits.

Kontrollera att det finns kredit på fjärrkontrollens SIM-kort. Om det finns det, inaktivera RCS-chatt på din smartphone. För att inaktivera RCS-chatt, gå till "Meddelanden > Meddelandeinställningar > RCS-chatt" (om du inte ser den här menyn, se telefonens manual för att inaktivera funktionen).

Tekniska specifikationer

• GSM/4G-modul: SIMCom A7682E
• Band: LTE-FDD B1/B3/B5/B7/B8/B20 + GSM/GPRS/EDGE 900/1800 MHz
• Dataöverföring:
  • LTE Cat 1: upp till 10 Mbps nedladdning / 5 Mbps uppladdning
  • EDGE: upp till 236,8 Kbps
  • GPRS: upp till 85,6 Kbps
• Modulens strömförsörjning: 3,4–4,2 V (typiskt 3,8 V)
• Systemströmförsörjning: 9–32 Vdc (max 1A)
• Alternativ strömförsörjning: Li-jonbatteri 800–1000 mAh
• SPDT monostabil och bistabil reläutgång
• Driftstemperatur: -40°C ÷ +85°C
• Kontroll: AT-kommandon
• Vikt: 1,9 gram
• Mått: 9,6×19,6× 2.5mm
