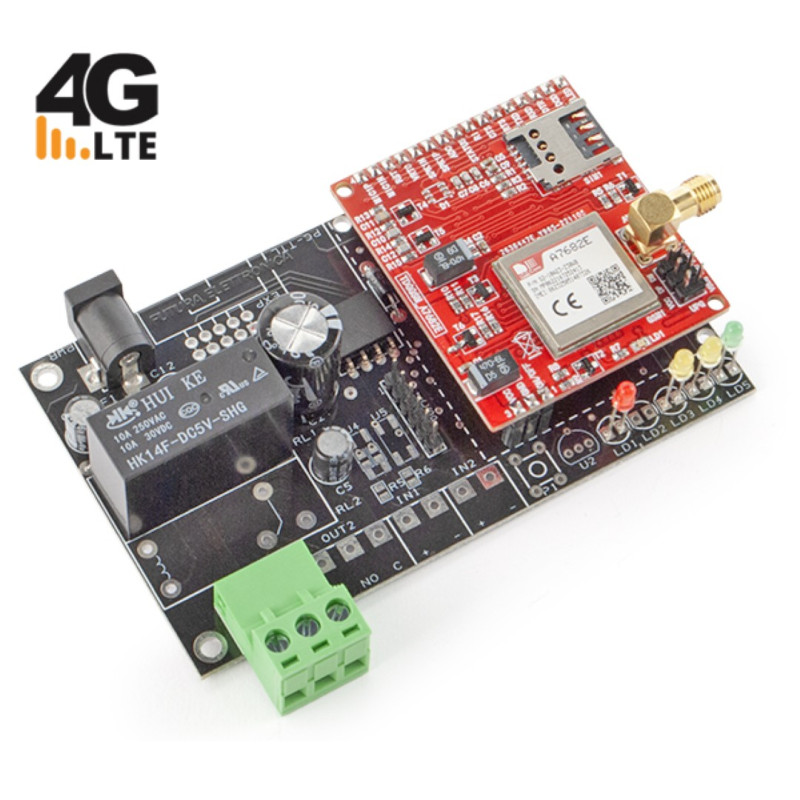

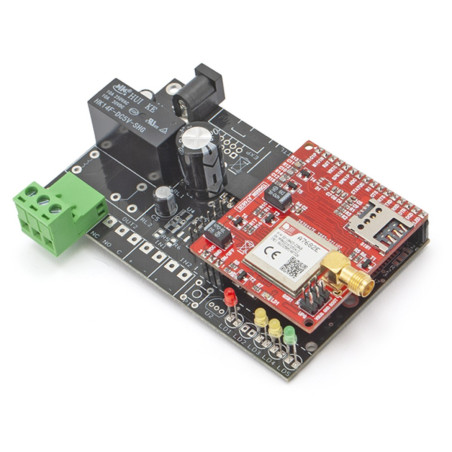

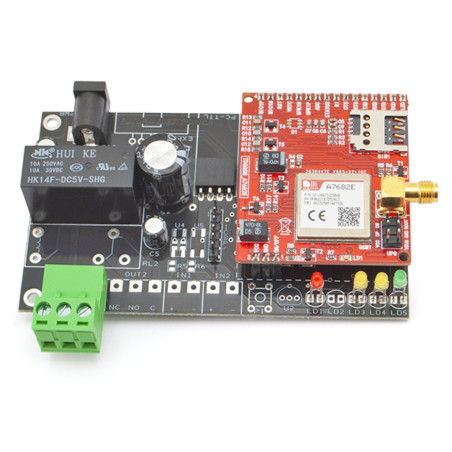

Interruptor de apertura de puerta GSM 4G LTE con ranura para tarjeta SIM: abre la puerta desde tu teléfono móvil.

El abridor de puertas GSM 4G/LTE es un sistema de control remoto diseñado para gestionar la apertura y el cierre de puertas automáticas a través de la red móvil, sin necesidad de mandos a distancia.

Al insertar una tarjeta SIM en el dispositivo, puede abrir la puerta simplemente llamando desde su teléfono: el sistema reconoce el número autorizado y envía la orden a la unidad de control. La llamada se rechaza automáticamente, por lo que no hay cargos .

Esta solución es ideal para el acceso remoto, como por ejemplo para permitir la entrada a mensajeros, proveedores o visitantes, mejorando la comodidad y la seguridad.

Sistema de control GSM/4G basado en el módulo SIMCom A7682E, diseñado para su integración con un sistema de apertura de puertas eléctricas.

El sistema permite gestionar usuarios de forma remota mediante mensajes SMS (que requieren contraseña de autenticación) o localmente a través de un PC, utilizando la interfaz opcional FT782M y el software de configuración específico. La tensión de alimentación del sistema puede variar entre 9 y 32 V CC.

El paquete incluye el dispositivo ya ensamblado y probado con el módulo GSM/4G A7682E y una antena GSM en formato lápiz óptico con cable de conexión.

El dispositivo permite controlar el contacto de salida del relé tanto en modo monoestable (tipo botón de apertura de puerta) como en modo biestable (con confirmación vía SMS) para poder gestionar también la activación de cargas remotas (luces, bombas, automatizaciones, calefacción, etc.).

¡Importante! Para acceder al servicio y llamar a las zonas con cobertura 4G LTE, necesitas una tarjeta SIM con datos y voz compatibles con la tecnología VoLTE. Comunícate con tu operador de telefonía móvil para asegurarte de que esta tecnología esté disponible para tu tarjeta SIM. Sin este servicio, el control remoto solo funcionará mediante SMS.

También está disponible el contenedor de plástico para este dispositivo, código BOXTDG134.

Aplicaciones típicas

• Apertura de puertas automáticas
• Control de acceso remoto
• Sistemas de alarma antirrobo para uso civil e industrial
• Control de aire acondicionado y calefacción
• Gestión de bombas y riego
• Automatización industrial

Gestión y configuración de usuarios

El dispositivo permite una gestión de usuarios flexible:

• Configuración remota mediante SMS protegido con contraseña
• Configuración local mediante PC (con interfaz opcional)
• Posibilidad de añadir o eliminar números autorizados

La fuente de alimentación es compatible con un amplio rango de voltaje, de 9 a 32 Vcc, lo que facilita su integración en diferentes sistemas.

Contenido del paquete

• Dispositivo de apertura de puertas GSM/4G ya ensamblado y probado.
• Módulo GSM/4G SIMCom A7682E
• Antena GSM con cable
• Manual de usuario

Módulo 4G de SIMCom

El módulo GSM/4G con la denominación A7682E es fabricado por SIMCom: se trata esencialmente de un teléfono móvil cuatribanda compatible con GSM/GPRS y 4G/LTE, sin pantalla, micrófono, altavoz ni teclado, que funciona en las frecuencias de 850/900/1800/1900 MHz y puede utilizarse tanto para acceso a Internet como para comunicación de voz, llamadas telefónicas ordinarias y SMS.

Se presenta en un encapsulado tipo LCC+LGA de 19,6 x 19,6 x 2,4 mm, con los contactos ubicados debajo del cuerpo, lo que implica soldarlo con chorro de aire caliente o en máquinas de soldadura por reflujo especiales.

El SIMCom A7682E es un módulo LTE Cat 1 que admite los modos de comunicación inalámbrica LTE-FDD/GSM/GPRS/EDGE; más precisamente, LTE-FDD B1/B3/B5/B7/B8/B20. Admite una velocidad máxima de descarga de 10 Mbps y una velocidad de subida de 5 Mbps. En modo EDGE, las velocidades de subida/descarga alcanzan los 236,8 kbps y en GPRS, los 85,6 kbps.

El A7682E adopta un formato compatible con las series SIM800C y SIM868 (módulos GSM/GPRS), lo que permite una migración fluida de dispositivos 2G a LTE y simplifica enormemente el diseño.

El módulo A7682E admite los protocolos de red integrados TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS, así como el protocolo de seguridad de comunicación SSL.

Incluye controladores para los principales sistemas operativos (controladores USB para Microsoft Windows 7/8/10, Linux y Android). Ofrece compatibilidad con RIL para Android 5.0/6.0/7.0/8.0/9.0 y actualizaciones de firmware mediante USB/FOTA.

Los comandos AT son compatibles con los módulos de la serie SIM800, por lo que funcionan tanto los comandos AT estándar como la mayoría de los del conjunto de comandos AT mejorados y propietarios de SIMCom.

Además, el A7682E integra las principales interfaces estándar industriales, con una gran capacidad de expansión, incluyendo numerosas interfaces como UART, USB 2.0, I²C-Bus y GPIO, adecuadas para las principales aplicaciones de IoT, como telemática, dispositivos de vigilancia, routers industriales y diagnósticos remotos, etc. El módulo se alimenta con una tensión continua de entre 3,4 y 4,2 V (normalmente 3,8 V) y consume un máximo de 0,8 A en transmisión.

Preguntas frecuentes

El dispositivo no responde a los mensajes. Al enviar un mensaje, los LED no indican que se haya recibido.

Comprueba que la tarjeta SIM del mando a distancia tenga saldo. Si lo tiene, desactiva el chat RCS en tu smartphone. Para desactivar el chat RCS, ve a «Mensajes > Ajustes de mensajes > Chat RCS» (Si no ves este menú, consulta el manual de tu teléfono para desactivar la función).

Especificaciones técnicas

• Módulo GSM/4G: SIMCom A7682E
• Bandas: LTE-FDD B1/B3/B5/B7/B8/B20 + GSM/GPRS/EDGE 900/1800 MHz
• Transferencia de datos:
  • LTE Cat 1: hasta 10 Mbps de descarga / 5 Mbps de subida
  • EDGE: hasta 236,8 Kbps
  • GPRS: hasta 85,6 Kbps
• Alimentación del módulo: 3,4 – 4,2 V (típica 3,8 V)
• Alimentación del sistema: 9 – 32 Vcc (máx. 1 A)
• Fuente de alimentación alternativa: batería de iones de litio de 800–1000 mAh
• Salida de relé monoestable y biestable SPDT
• Temperatura de funcionamiento: -40 °C a +85 °C
• Control: comandos AT
• Peso: 1,9 gramos
• Dimensiones: 9,6 × 19,6 × 2.5mm
