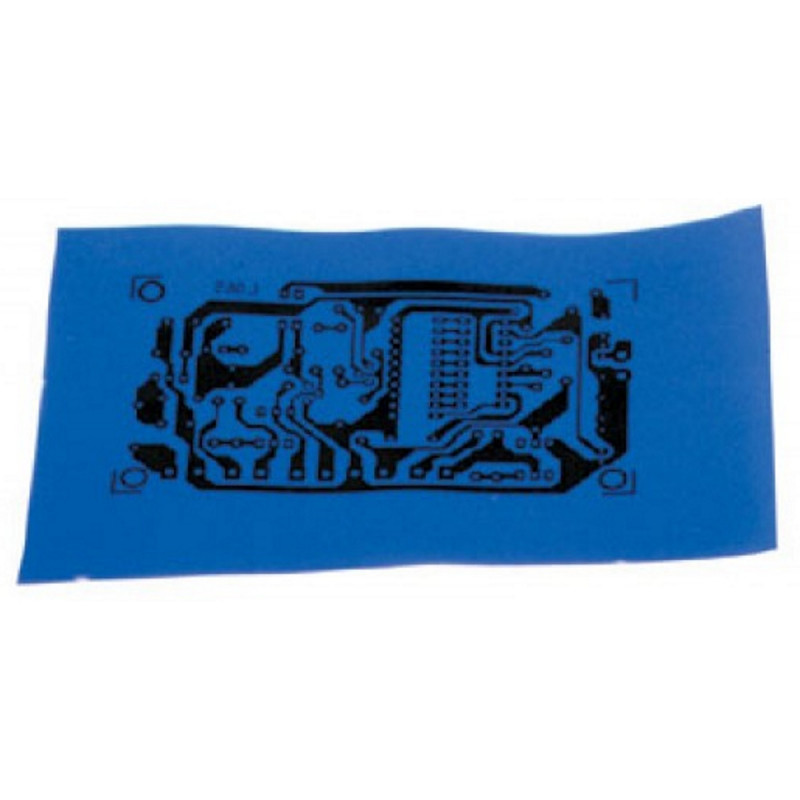

50 stuks blauwe zelfklevende folie voor thuisproductie van CS-printplaten

Speciale vellen papier waarmee u printplaten kunt maken zonder kopieermachine. Fotograveren is niet meer nodig, dankzij een folie waarop u eenvoudig de mal kopieert of afdrukt. Verpakking van 50 stuks.

Het "PnP" (PRESS n PEEL) proces voor het maken van een printplaat elimineert de vele stappen die nodig zijn bij traditioneel foto-etsen. Het maakt gebruik van een transparante folie met een blauwe coating, waardoor de printsporen, die vooraf met een kopieermachine of laserprinter op de gevoelige zijde van de folie zijn afgedrukt, kunnen worden overgebracht op het koperen oppervlak van een printplaat. Zonder verdere stappen kunt u direct beginnen met etsen. Maak eenvoudigweg een kopie van de master op de gevoelige zijde van deze folie, of print de cs erop met een laserprinter. Plaats vervolgens de bedrukte zijde op het koper van de printplaat en strijk het glanzende oppervlak enkele minuten glad. Inclusief gebruiksaanwijzing. Formaat per vel: 21,6 x 28,4 cm.

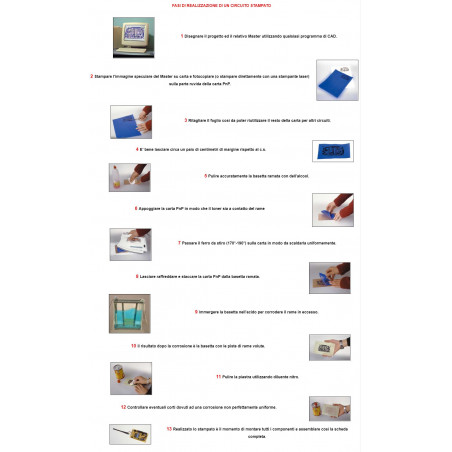

FASES VAN DE PRODUCTIE VAN EEN PRINTPLAAT

1. Teken het project en de bijbehorende mastertekening met behulp van een CAD-programma.

2. Print het spiegelbeeld van het origineel op papier en kopieer (of print direct met een laserprinter) dit op de ruwe zijde van het print-en-plakpapier.

3 Knip het vel uit, zodat je de rest van het papier kunt hergebruiken voor andere schakelingen.

4 Het is goed om een marge van ongeveer twee centimeter aan de cs aan te houden.

5. Reinig de koperen basis grondig met alcohol.

6. Plaats het PnP-papier zo dat de toner in contact komt met het koper.

7. Beweeg het strijkijzer (170°-190°) over het papier om het gelijkmatig te verwarmen.

8 Laat het afkoelen en verwijder het PnP-papier van de koperen basis.

9. Dompel het breadboard in het zuur om het overtollige koper te laten corroderen.

10 Het resultaat na corrosie is de printplaat met de gewenste koperen sporen.

11 Reinig de plaat met nitro-verdunner.

12 Controleer op kortsluiting als gevolg van ongelijkmatige corrosie.

13 Zodra de printplaat is gemaakt, is het tijd om alle componenten te monteren en zo de complete printplaat in elkaar te zetten.
