50 st. BLUE PRESS N PEEL-film för hemmaproduktion av CS-kretskort

Specialpappersark som låter dig skapa kretskort utan att använda en kopiator. Ingen mer fotogravyr, tack vare en film som du enkelt kopierar eller skriver ut mastern på. Förpackning med 50 ark.

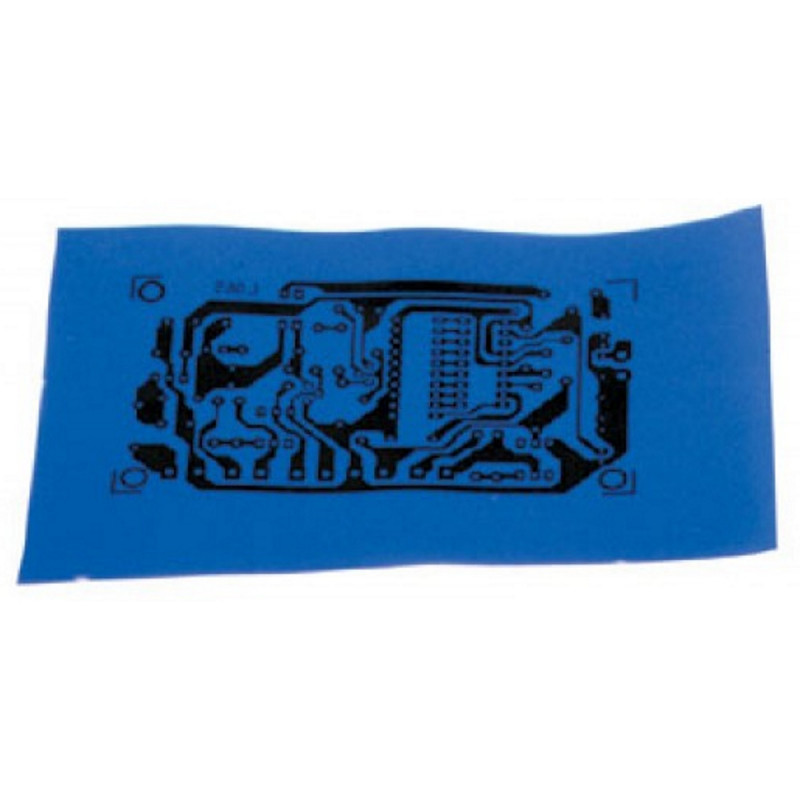

"PnP"-processen (PRESS n PEEL) för att skapa ett kretskort eliminerar de många steg som krävs vid traditionell fotoetsning. Den använder en transparent film belagd med en blå substans, vilket gör att kretskortsspåren, som tidigare tryckts på filmens känsliga sida med en kopiator eller laserskrivare, kan överföras till kortet med kopparplätering. Utan ytterligare steg kan du omedelbart fortsätta med etsningen. Gör helt enkelt en fotokopia av mastern på filmens känsliga yta, eller skriv ut cs på den med en laserskrivare. Placera sedan den tryckta sidan på kortet med koppar och stryk den blanka ytan i några minuter. Levereras komplett med instruktioner. Arkstorlek: 21,6 x 28,4 cm.

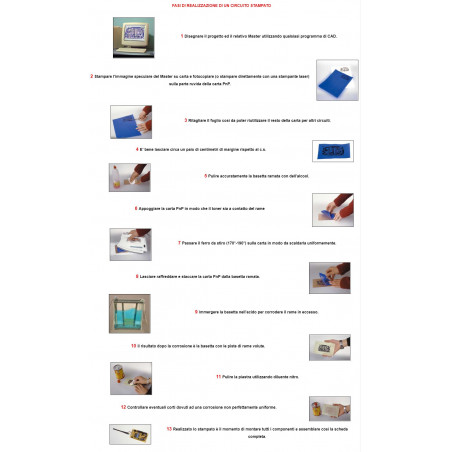

Faser av tillverkning av ett kretskort

1 Rita projektet och den tillhörande mastern med hjälp av valfritt CAD-program.

2 Skriv ut spegelbilden av mastern på papper och fotokopiera (eller skriv ut direkt med en laserskrivare) på den grova sidan av PnP-pappret.

3 Klipp ut arket så att du kan återanvända resten av pappret till andra kretsar.

4 Det är bra att lämna ungefär ett par centimeter marginal från cs

5 Rengör kopparbasen noggrant med alkohol.

6 Placera PnP-pappret så att tonern är i kontakt med kopparpappret.

7 För strykjärnet (170°–190°) över pappret för att värma det jämnt.

8 Låt det svalna och dra av PnP-pappret från kopparbasen.

9 Doppa brödbrädan i syran för att korrodera överflödig koppar.

10 Resultatet efter korrosion är kortet med de önskade kopparspåren.

11 Rengör plattan med nitroförtunning.

12 Kontrollera om det finns kortslutningar på grund av ojämn korrosion.

13 När kretskortet är tillverkat är det dags att montera alla komponenter och därmed montera hela kortet.
