50 SZT. NIEBIESKIEJ FOLII PRESS N PEEL do domowej produkcji płytek drukowanych CS

Specjalne arkusze papieru, które umożliwiają tworzenie płytek drukowanych bez użycia kserokopiarki. Koniec z fotograwiurą dzięki folii, na której można po prostu kserować lub drukować matrycę. Opakowanie 50 sztuk.

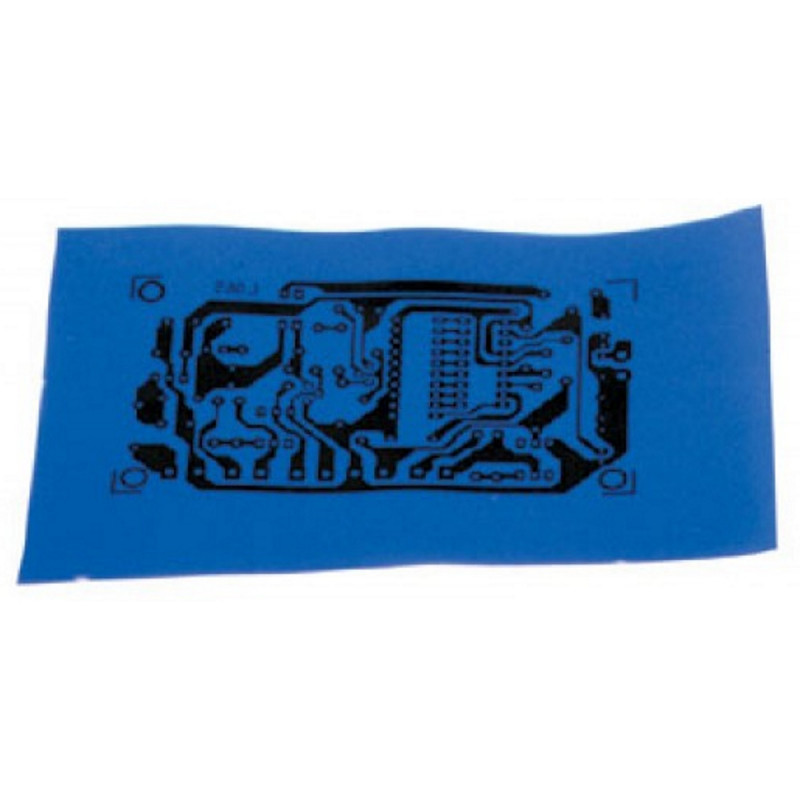

Proces „PnP” (PRESS n PEEL) do tworzenia płytek drukowanych eliminuje liczne etapy wymagane w przypadku tradycyjnego fototrawienia. Wykorzystuje on przezroczystą folię pokrytą niebieską substancją, która pozwala na przeniesienie ścieżek z płytki drukowanej, wcześniej wydrukowanych na wrażliwej stronie folii za pomocą kserokopiarki lub drukarki laserowej, na miedziowaną powierzchnię płytki. Bez dalszych kroków można od razu przystąpić do trawienia. Wystarczy wykonać kserokopię matrycy na wrażliwej stronie tej folii lub wydrukować na niej ścieżkę cs za pomocą drukarki laserowej. Następnie należy umieścić zadrukowaną stronę na miedzianej powierzchni płytki i prasować błyszczącą powierzchnię przez kilka minut. W komplecie z instrukcją. Rozmiar pojedynczego arkusza: 21,6 x 28,4 cm.

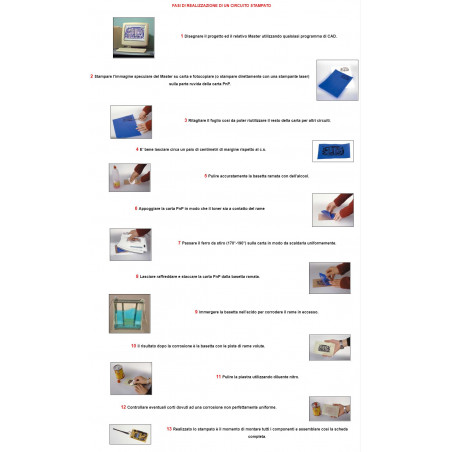

FAZY PRODUKCJI PŁYTKI DRUKOWANEJ

1 Narysuj projekt i powiązany z nim wzorzec przy użyciu dowolnego programu CAD.

2 Wydrukuj lustrzane odbicie kopii głównej na papierze i skopiuj ją (lub wydrukuj bezpośrednio na drukarce laserowej) na chropowatej stronie papieru PnP.

3. Wytnij arkusz, tak aby resztę papieru można było wykorzystać do innych obwodów.

4 Dobrze jest zostawić margines około kilku centymetrów od cs

5 Dokładnie wyczyść miedzianą podstawę alkoholem.

6 Umieść papier PnP tak, aby toner stykał się z miedzią

7. Przesuwaj żelazko (170°-190°) po papierze, aby równomiernie go nagrzać.

8 Pozostaw do ostygnięcia i odklej papier PnP od miedzianej podstawy.

9 Zanurz płytkę stykową w kwasie, aby usunąć nadmiar miedzi.

10 Wynikiem korozji jest płytka z pożądanymi ścieżkami miedzianymi.

11 Wyczyść płytkę za pomocą rozcieńczalnika nitro.

12 Sprawdź, czy nie doszło do zwarć spowodowanych nierównomierną korozją.

13 Gdy płytka drukowana jest już gotowa, czas na montaż wszystkich podzespołów i tym samym na złożenie kompletnej płytki.
