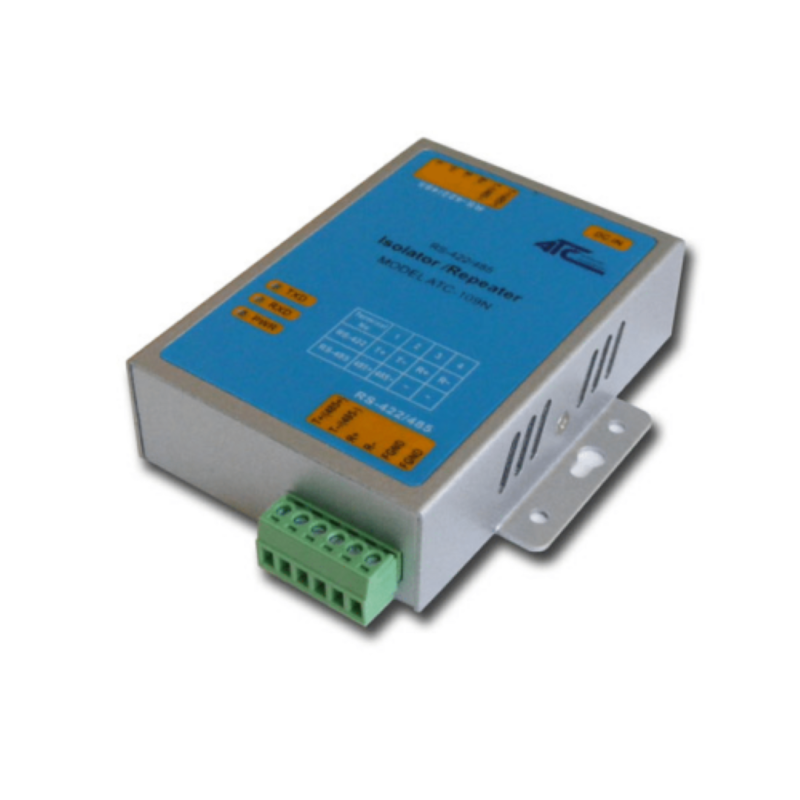

ATC-109N RS485/RS422-repeater med 3500V galvanisk isolering

ATC-109N seriell repeater för RS422- och RS485-nätverk

ATC-109N är en gränssnittsrepeater utformad för att utöka kommunikationsavståndet och antalet enheter som kan anslutas till ett RS422/RS485-nätverk. Den gör det möjligt att utöka nätverket bortom referensgränserna på 1200 m och 32 enheter per segment som anges i EIA-specifikationen genom att dela upp det i segment som är anslutna via repeatern.

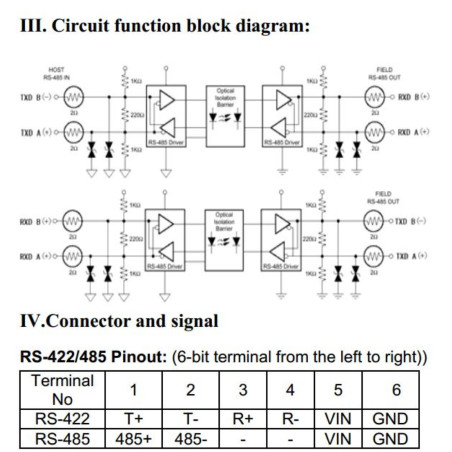

Galvanisk isolering och överspänningsskydd

Enheten har integrerad galvanisk isolering upp till 3500 V och 1000 W överspänningsskydd på båda sidor . Dessa funktioner hjälper till att skydda seriella gränssnitt från elektriska störningar i automations- och styrnätverk.

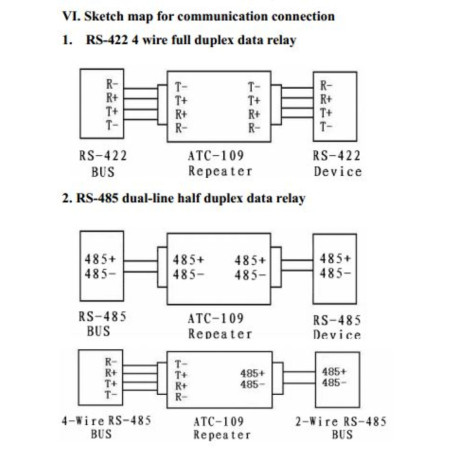

Tre kommunikationssätt

• RS422 4-tråds, full duplex: samtidig kommunikation i båda riktningarna.
• RS485 2-tråds, halv duplex: Alternerande överföring och mottagning på samma trådpar.
• Från RS422 4-tråds till RS485 2-tråds, halv duplex: anslutning mellan gränssnitt med olika kopplingskonfigurationer.

Huvudfunktioner

• Modell: ATC-109N.
• Funktion: RS422/RS485 seriell nätverksrepeater och förlängare.
• Nätverksutvidgning: Öka avståndet och antalet noder genom segmentering.
• Galvanisk isolering: upp till 3500 V.
• Överspänningsskydd: 1000W på båda sidor.
• RS422/RS485-anslutningar: avtagbara terminaler.
• Lägen som stöds: 4-tråds full duplex och 2-tråds halv duplex.

Anslutningar och strömförsörjning

Avtagbara terminaler för RS422/RS485-gränssnitten underlättar kabeldragning och underhåll. Strömförsörjning kan ske via de avtagbara terminalerna eller via den medföljande 9 V DC-strömförsörjningen med ett 2,1 mm-uttag .

Paketinnehåll

• RS422/RS485-repeater ATC-109N.
• 9V AC/DC-nätadapter.

Applikationer

Lämplig för utökning av seriella bussar i automationssystem, övervakningssystem och styrnätverk som kräver flera RS422/RS485-kommunikationssegment.
