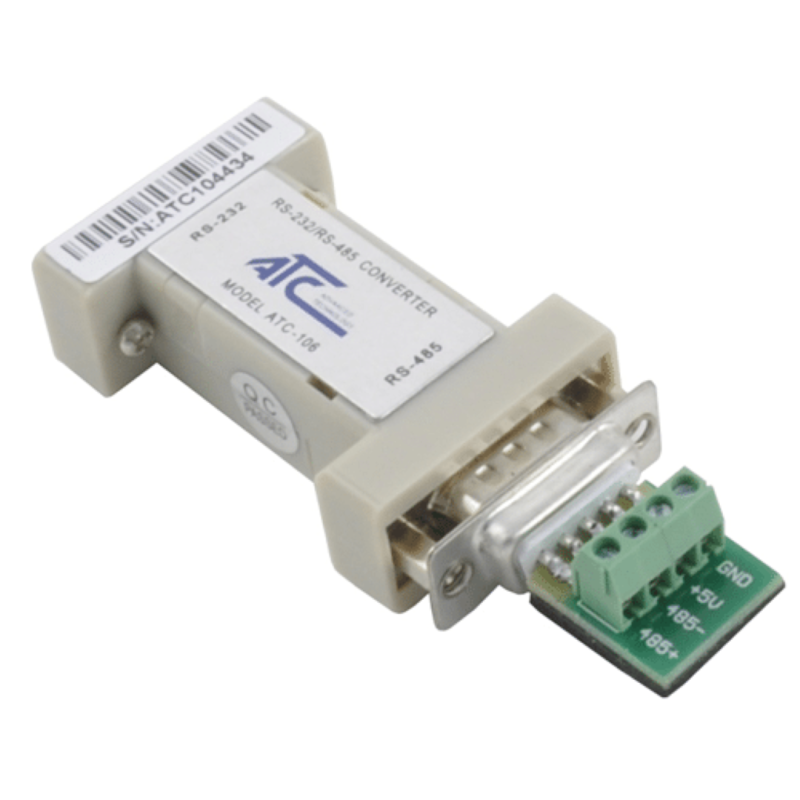

ATC-106 Självförsörjande RS232 till RS485-omvandlare med automatisk riktning

ATC-106 Självförsörjande RS232–RS485-omvandlare

ATC-106 är en kompakt och ekonomisk omvandlare för att ansluta RS485-enheter till en RS232 seriell port. DB9- honkontakten kan anslutas direkt till DB9-hankontakten på en DTE-port, till exempel en PC, vilket ger ett 2-trådigt RS485-gränssnitt på 2 terminaler .

Strömförsörjning från RS232-port

Omvandlaren strömförsörjs direkt från RS232-porten och kräver ingen extern strömförsörjning. Denna lösning minskar kablarna som krävs för att integrera RS485-gränssnittet.

Automatisk datariktning

Automatisk styrning av den överförda datariktningen (TXD), med deklarerad noll-latenshantering, växlar kommunikationsriktningen för RS485-bussen. Enheten arbetar i asynkront halvduplexläge , med alternerande sändning och mottagning på samma ledningspar.

Tekniska funktioner

• Modell: ATC-106.
• Omvandling: RS232 till RS485 2-trådig.
• RS232-anslutning: DB9-hona till DTE-port med DB9-hane.
• RS485-anslutning: 2 terminaler.
• Strömförsörjning: från RS232-port, ingen extern strömförsörjning krävs.
• Datariktning: Automatisk TXD-kontroll med noll latens.
• Driftläge: asynkron halvduplex.
• Kommunikationshastighet: upp till 115,2 kbit/s.

Applikationer

Lämplig för anslutning av utrustning med RS485-gränssnitt till datorer eller andra DTE-enheter utrustade med RS232-port, när enkel seriell konvertering krävs utan extern strömförsörjning.
