Konwerter RS232 na RS485 z własnym zasilaniem i automatycznym kierunkiem

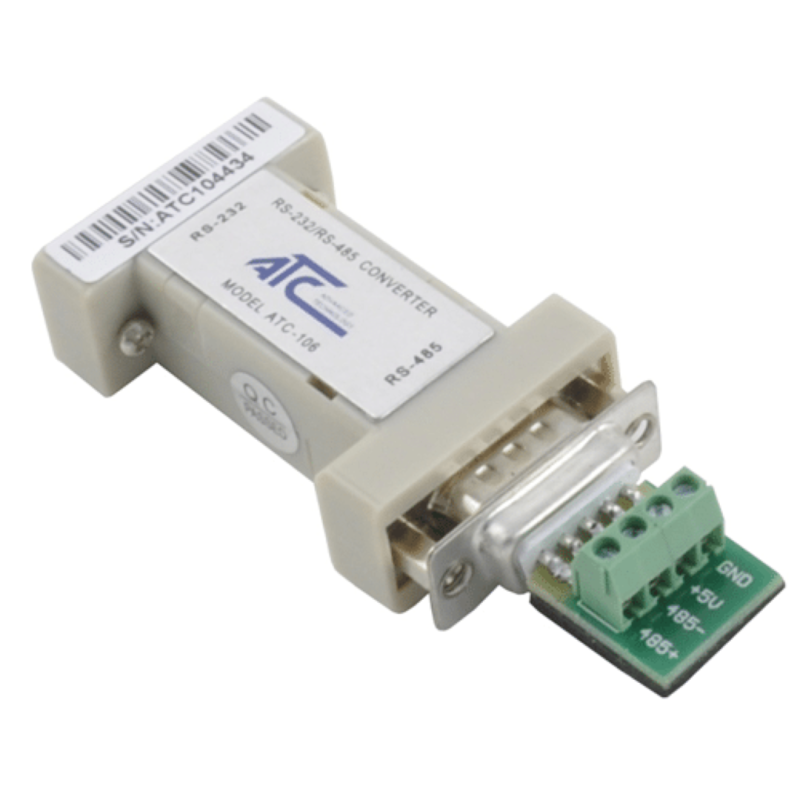

Konwerter RS232–RS485 z własnym zasilaniem ATC-106

ATC-106 to kompaktowy i ekonomiczny konwerter do podłączania urządzeń RS485 do portu szeregowego RS232. Złącze żeńskie DB9 można podłączyć bezpośrednio do męskiego złącza DB9 portu DTE, np. komputera PC, zapewniając dwużyłowy interfejs RS485 na dwóch zaciskach .

Zasilanie z portu RS232

Konwerter jest zasilany bezpośrednio z portu RS232 i nie wymaga zewnętrznego źródła zasilania. To rozwiązanie redukuje ilość okablowania potrzebną do integracji interfejsu RS485.

Automatyczny kierunek danych

Automatyczna kontrola kierunku transmisji danych (TXD), z deklarowanym zarządzaniem zerowym opóźnieniem, przełącza kierunek komunikacji magistrali RS485. Urządzenie pracuje w asynchronicznym trybie półdupleksowym , z naprzemiennym nadawaniem i odbiorem na tej samej parze przewodów.

Dane techniczne

• Model: ATC-106.
• Konwersja: RS232 na RS485 2-przewodowy.
• Połączenie RS232: złącze żeńskie DB9 do portu DTE z wtykiem męskim DB9.
• Złącze RS485: 2 zaciski.
• Zasilanie: z portu RS232, nie wymaga zewnętrznego źródła zasilania.
• Kierunek danych: automatyczna kontrola TXD o zerowym opóźnieniu.
• Tryb pracy: asynchroniczny półdupleks.
• Prędkość komunikacji: do 115,2 kbit/s.

Aplikacje

Nadaje się do podłączania urządzeń wyposażonych w interfejs RS485 do komputerów PC lub innych urządzeń DTE wyposażonych w port RS232, gdy wymagana jest prosta konwersja szeregowa bez zewnętrznego zasilania.
