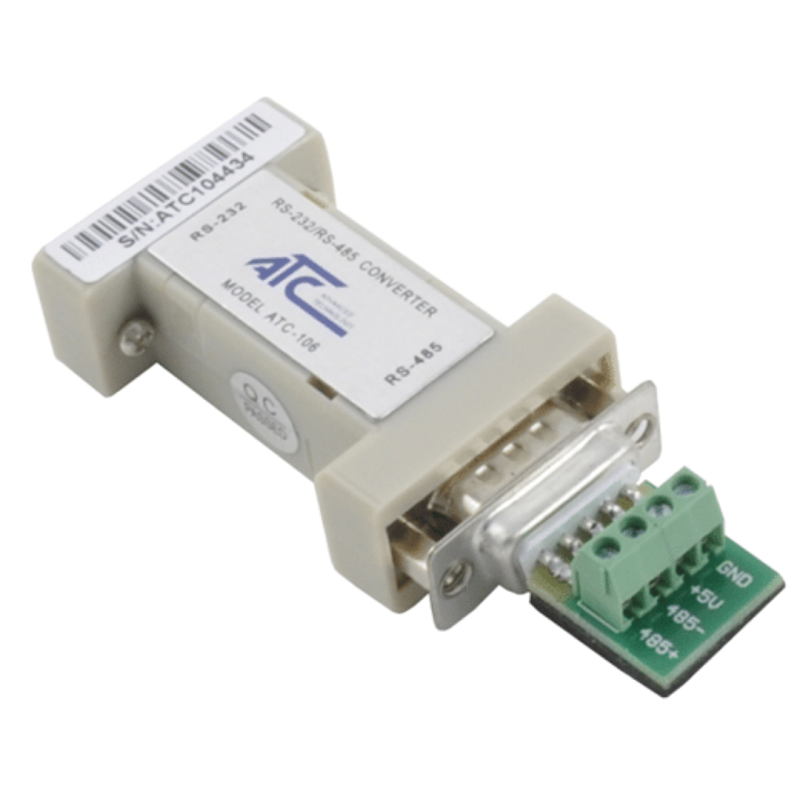

ATC-106 Zelfaangedreven RS232 naar RS485-converter met automatische richtingsregeling

ATC-106 Zelfaangedreven RS232–RS485-converter

De ATC-106 is een compacte en voordelige converter voor het aansluiten van RS485-apparaten op een RS232 seriële poort. De vrouwelijke DB9- connector kan rechtstreeks worden aangesloten op de mannelijke DB9-connector van een DTE-poort, bijvoorbeeld die van een pc, waardoor een 2-draads RS485-interface op 2 aansluitingen ontstaat.

Voeding via RS232-poort

De converter wordt rechtstreeks gevoed via de RS232-poort en heeft geen externe voeding nodig. Deze oplossing vermindert de benodigde bekabeling voor de integratie van de RS485-interface.

Automatische gegevensrichting

Automatische regeling van de verzendrichting (TXD), met gegarandeerde nulvertraging, schakelt de communicatierichting van de RS485-bus om. Het apparaat werkt in asynchrone half-duplexmodus , waarbij verzenden en ontvangen afwisselend via hetzelfde paar draden plaatsvindt.

Technische kenmerken

• Model: ATC-106.
• Conversie: RS232 naar RS485 2-draads.
• RS232-aansluiting: DB9-female naar DTE-poort met DB9-male.
• RS485-aansluiting: 2 klemmen.
• Voeding: via de RS232-poort, geen externe voeding nodig.
• Gegevensrichting: Automatische TXD-regeling zonder vertraging.
• Bedrijfsmodus: asynchroon half-duplex.
• Communicatiesnelheid: tot 115,2 kbit/s.

Toepassingen

Geschikt voor het aansluiten van apparatuur met een RS485-interface op pc's of andere DTE-apparaten met een RS232-poort, wanneer eenvoudige seriële conversie zonder externe voeding vereist is.
