Combinador de control remoto GSM y PSTN para alarma antirrobo, abridor de portones, caldera

MANUAL

Este dispositivo puede gestionar señales de alarma de centrales antirrobo y dispositivos similares, así como controlar la activación de cargas eléctricas y electrónicas como calderas, portones automáticos, luces y más, a través de redes GSM y telefonía fija tradicional. ¡Un solo producto para múltiples funciones!

Funciones del dispositivo que se pueden utilizar simultáneamente:

1. Marcador telefónico GSM y/o PSTN tras una entrada de activación de alarma (mínimo 3 segundos) desde unidades de control de alarma antirrobo o sensores y similares:

• Gatillo 1 con activación proporcionando 12 V positivos a la entrada con envío de SMS y llamadas a números en GSM y PSTN y reproducción de mensajes

• Gatillo 2 con activación proporcionando 12V positivos a la entrada con envío de SMS y con llamada a números en GSM y PSTN y reproducción de mensajes

• Gatillo 3 con activación proporcionando negativo (GND) a la entrada con llamada a números en línea PSTN y reproducción de mensajes (si PSTN está activo, en caso contrario señaliza vía SMS en GSM)

• El disparador 4, que se activa al suministrar tierra (GND) a la entrada, permite enviar una alerta por SMS cuando el estado de la entrada cambia a los dos primeros dígitos de los números de alarma dedicados del administrador. Esta función puede ser útil, por ejemplo, para informar sobre fallos de alimentación en la red eléctrica conectando un relé externo a la entrada que la conecta a tierra (GND) si está activa. Para esta función, el dispositivo debe estar conectado a la red eléctrica mediante una batería de respaldo o un SAI.

2. Activación remota de cargas eléctricas y electrónicas vía GSM y PSTN para controlar, por ejemplo, la activación de calderas, luces, portones automáticos, etc.

• La salida 1 se puede activar como pulsador (pulso de 2 segundos) mediante un comando SMS específico. Durante su activación, la salida proporciona un negativo, al que se pueden conectar relés externos de 12 V CC (no incluidos), con una bobina conectada entre +12 V CC y la salida.

• La salida 2 puede activarse como botón (pulso de 2 segundos) o como interruptor de encendido/apagado mediante comandos SMS. La salida proporciona una tensión negativa cuando se activa. Se pueden conectar relés externos de 12 V CC (no incluidos). La bobina debe conectarse entre +12 V CC y la salida. Ideal para controlar luces, calderas, etc.

• La salida 3 puede activarse como botón (pulso de 2 segundos) o como interruptor de encendido/apagado mediante comandos SMS. Al activarse, la salida proporciona una tensión negativa, a la que se pueden conectar relés externos de 12 V CC (no incluidos) con una bobina conectada entre +12 V CC y la salida. Ideal para controlar luces, calderas, etc.

• La salida 4 se activa como un botón (pulso de 3 segundos) en caso de una llamada no contestada de un número autorizado. Esta salida cuenta con relés con contactos de salida SPDT (contactos NA, NC, C) a los que se pueden conectar contactos de cortocircuito de baja tensión o relés externos. Esta salida es ideal para la función de apertura de portones, que permite que uno o más números autorizados controlen la apertura del portón sin gastar saldo en la llamada, que se cuelga inmediatamente sin respuesta (activando el contacto del relé durante 3 segundos, cortocircuitando los contactos NA y C). El control de esta salida se puede autorizar o desautorizar libremente para todos los números en memoria (máximo 20).

3. Mando a distancia GSM con audio bidireccional del lugar de instalación

• En caso de una llamada de alarma, puede activar el audio bidireccional comunicándose con el entorno. Puede activar solo la escucha o también la voz. Esta función solo se puede activar en los números guardados que desee activar. Este modo solo funciona con GSM.

PRESUPUESTO:

• Alimentación 12v 100mA mediante batería o fuente de alimentación (no suministrada)

• Admite redes GSM y PSTN (se pueden utilizar juntas o por separado)

• GSM cuatribanda 850/900/1800/1900 Mhz

• 2 mensajes de voz grabables

• Mensajes SMS predeterminados editables por el usuario

• 20 ubicaciones de almacenamiento de números de alarma (1-10 SMS, 11-20 llamadas)

• 4 Tipos de activación por señal de alarma que da positivo o negativo

• 3 salidas ON/OFF controlables por SMS

• 1 salida de pulso controlable por llamada no contestada con número almacenado para uso del abridor de puerta

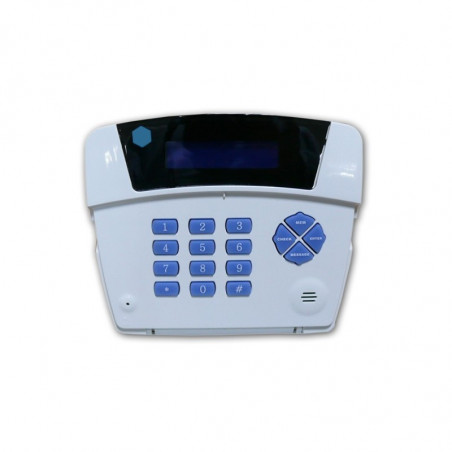

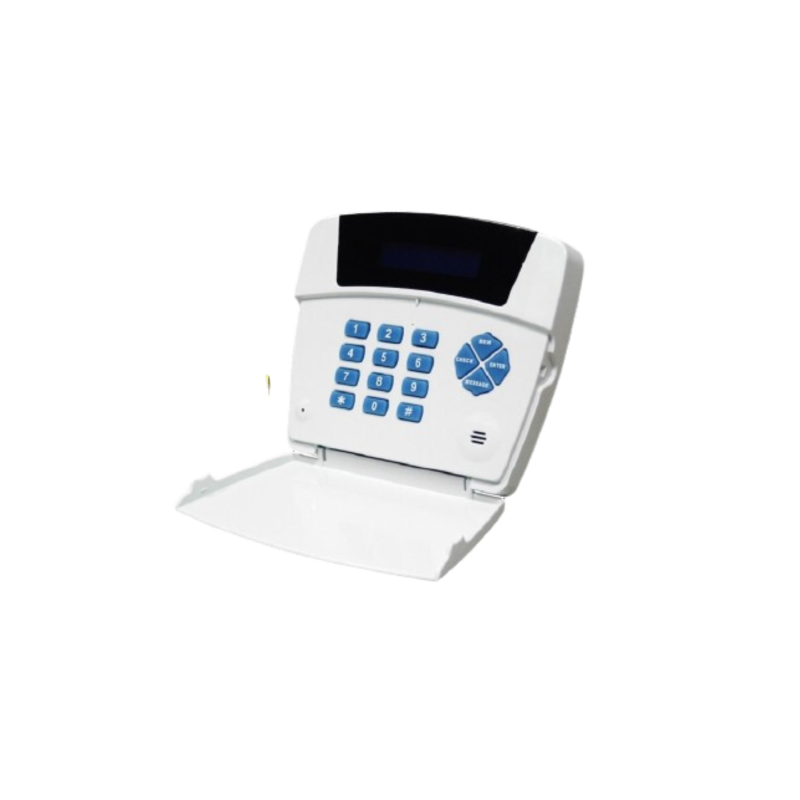

• Pantalla LCD con teclado para configuraciones sencillas e inmediatas del dispositivo

• Equipado con micrófono y altavoz incorporados.

• Monitorización remota del lugar de instalación mediante llamada bidireccional (hablar/escuchar)

• Activación y desactivación de entradas de alarma vía SMS y teclado

• Funciones protegidas con CONTRASEÑA

• Monitoreo del estado de entrada y salida SMS
