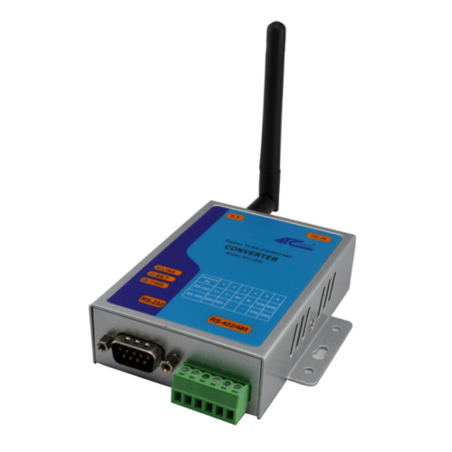

ATC-3200 ZigBee RS232/RS485/RS422 radiomodemkit för trådlösa seriella anslutningar

Sats med 2 ZigBee ATC-3200 seriella radiomodem

ATC-3200KIT innehåller två ATC-3200-moduler och de tillbehör som behövs för att skapa en trådlös punkt-till-punkt-seriell anslutning mellan RS232-, RS485- eller RS422-enheter. Nätverket kan utökas med ytterligare ATC-3200-moduler, som kan köpas separat, för att skapa punkt-till-multipunkt-anslutningar.

ZigBee trådlös seriell kommunikation

ATC-3200 ansluter RS232-, RS422- och RS485-enheter via ett 2,4 GHz ZigBee-radionätverk. Den är lämplig för att ersätta en trådbunden seriell länk och för att skapa punkt-till-multipunkt-nätverk med ytterligare moduler. Enheterna fungerar i en master/slave-konfiguration och överför seriell data transparent efter konfiguration.

Den medföljande Windows-programvaran låter dig ställa in PAN-ID, radiokanal och seriella parametrar. Den konfigurerbara krypteringsnyckeln skyddar radiokommunikation; moduler i samma nätverk måste dela de parametrar som krävs för anslutning.

Tekniska funktioner

• Gränssnitt: RS232 på DB9-hane; RS422/RS485 på avtagbara terminaler.
• Radio: 2,4 GHz ISM-band, IEEE 802.15.4-standard.
• RF-effekt: Programmerbar upp till 12 dBm (16 mW).
• Mottagarkänslighet: typisk −102 dBm.
• Radiohastighet: typisk 250 kbit/s.
• Seriell hastighet: upp till 115,2 kbit/s.
• Databuffert: 60 byte.
• Adressering: 65 535 unika nodadresser; PAN-ID för att särskilja nätverk.
• RS485: Stöder 2-tråds och 4-tråds, AUTO-SEND-funktion och intern terminering.
• Konfiguration: dedikerad programvara och UART-kommandon.
• Energibesparing: lågströmsläge.
• Strömförsörjning: 9–24 V DC; seriell strömförsörjning som tillval.
• Försäkrad överensstämmelse: CE och RoHS.

Databladet anger en radioräckvidd på upp till 500 m under specificerade RF-förhållanden (12 dBm och känslighet −102 dBm). Den faktiska räckvidden beror på hinder, störningar, antennens placering och installationsmiljö.

Initial installation

1. Anslut den första modulen till datorn via RS232-kabeln och slå på den. Aktivera konfigurationsläget med den avsedda knappen tills lysdioderna blinkar.
2. Öppna programmet, välj COM-porten och ställ in PAN-ID, kanal, hastighet, serieparametrar och krypteringsnyckel på mastern. Skriv parametrarna med kommandot "Write To Master".
3. Anslut slavmodulen, aktivera konfigurationsläget och överför samma nätverksparametrar med "Skriv till slav". Upprepa för eventuella ytterligare noder.
4. Anslut modulerna till seriella enheter och verifiera datautbytet. Terminalprogramvara för testning medföljer också.

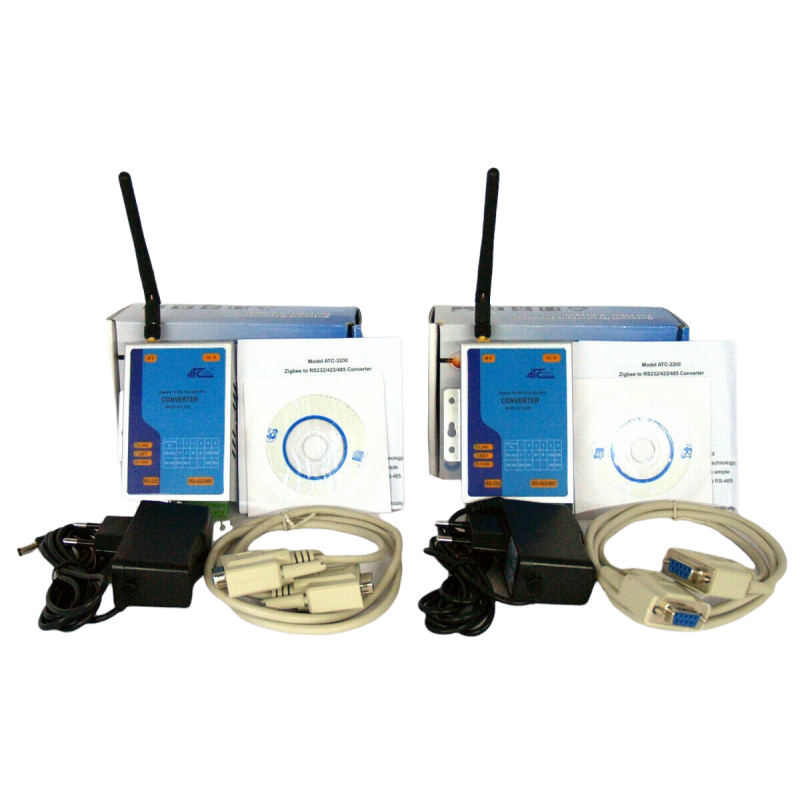

Kitinnehåll

• 2 ATC-3200 radiomodem.
• 2 AC/DC-nätadaptrar.
• 2 1/4 lambda dipolantenner, 2,5 dBi förstärkning, SMA-hanekontakt.
• 2 RS232-korskablar.
• 2 CD-ROM-skivor med dokumentation och drivrutiner.

Satsen kräver modulkonfiguration före användning. Eventuella USB/seriella omvandlare som krävs för PC-anslutning ingår inte.
