ATC-3200 ZigBee RS232/RS485/RS422 radiomodemkit voor draadloze seriële verbindingen

Set van 2 ZigBee ATC-3200 seriële radiomodems

De ATC-3200KIT bevat twee ATC-3200-modules en de benodigde accessoires om een draadloze seriële point-to-point-verbinding tot stand te brengen tussen RS232-, RS485- of RS422-apparaten. Het netwerk kan worden uitgebreid met extra ATC-3200-modules, die apart verkrijgbaar zijn, om point-to-multipoint-verbindingen te creëren.

ZigBee draadloze seriële communicatie

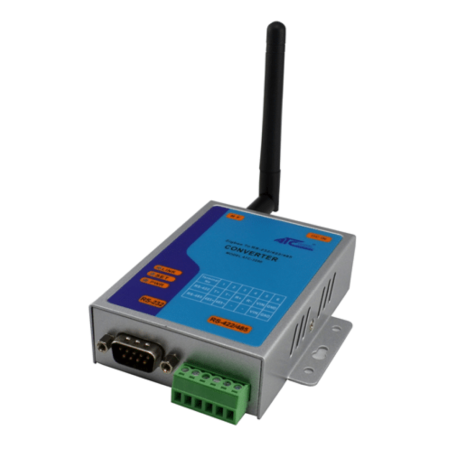

De ATC-3200 verbindt RS232-, RS422- en RS485-apparaten via een 2,4 GHz ZigBee-radionetwerk. Het is geschikt ter vervanging van een bekabelde seriële verbinding en voor het creëren van point-to-multipoint-netwerken met extra modules. De apparaten werken in een master/slave-configuratie en verzenden seriële data transparant na configuratie.

Met de meegeleverde Windows-software kunt u de PAN-ID, het radiokanaal en de seriële parameters instellen. De configureerbare encryptiesleutel beschermt de radiocommunicatie; modules op hetzelfde netwerk moeten dezelfde parameters gebruiken voor de verbinding.

Technische kenmerken

• Interfaces: RS232 op DB9-stekker; RS422/RS485 op verwijderbare aansluitingen.
• Radio: 2,4 GHz ISM-band, IEEE 802.15.4-standaard.
• RF-vermogen: programmeerbaar tot 12 dBm (16 mW).
• Ontvangergevoeligheid: typisch −102 dBm.
• Radiosnelheid: gemiddeld 250 kbit/s.
• Seriële snelheid: tot 115,2 kbit/s.
• Gegevensbuffer: 60 bytes.
• Adressering: 65.535 unieke knooppuntadressen; PAN-ID om netwerken te onderscheiden.
• RS485: Ondersteunt 2-draads en 4-draads, AUTO-SEND-functie en interne terminatie.
• Configuratie: specifieke software en UART-commando's.
• Energiebesparing: energiebesparende modus.
• Voeding: 9–24 V DC; seriële voeding optioneel.
• Gecertificeerde conformiteit: CE en RoHS.

Volgens het specificatieblad bedraagt het radiobereik tot 500 meter onder specifieke RF-omstandigheden (12 dBm en gevoeligheid -102 dBm). Het werkelijke bereik is afhankelijk van obstakels, interferentie, antenneplaatsing en de installatieomgeving.

Initiële configuratie

1. Sluit de eerste module via de RS232-kabel aan op de pc en schakel hem in. Activeer de configuratiemodus met de daarvoor bestemde knop totdat de LED's knipperen.
2. Open het programma, selecteer de COM-poort en stel de PAN-ID, het kanaal, de snelheid, de seriële parameters en de encryptiesleutel in op de master. Schrijf de parameters weg met de opdracht "Write To Master".
3. Sluit de slave-module aan, activeer de configuratiemodus en verzend dezelfde netwerkparameters met "Write To Slave". Herhaal dit voor alle extra nodes.
4. Sluit de modules aan op seriële apparaten en controleer de gegevensuitwisseling. Terminalsoftware voor testdoeleinden wordt ook meegeleverd.

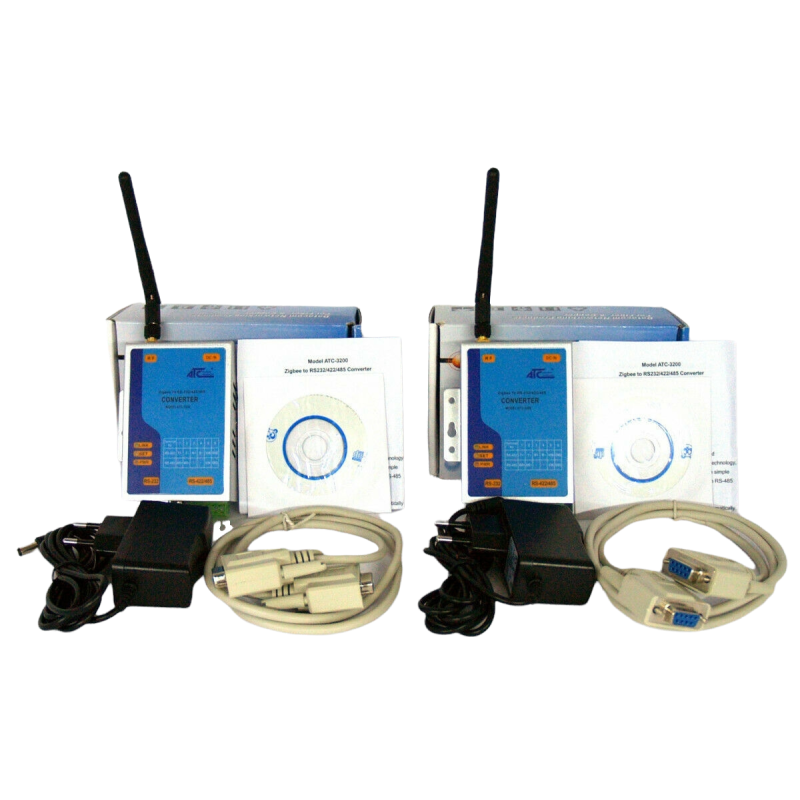

Inhoud van de set

• 2 ATC-3200 radiomodems.
• 2 AC/DC-voedingsadapters.
• 2 1/4 lambda dipoolantennes, 2,5 dBi versterking, SMA-male connector.
• 2 RS232-kruiskabels.
• 2 cd-roms met documentatie en drivers.

De kit vereist configuratie van de module vóór gebruik. Eventuele USB/serieel-converters die nodig zijn voor de pc-aansluiting zijn niet inbegrepen.
